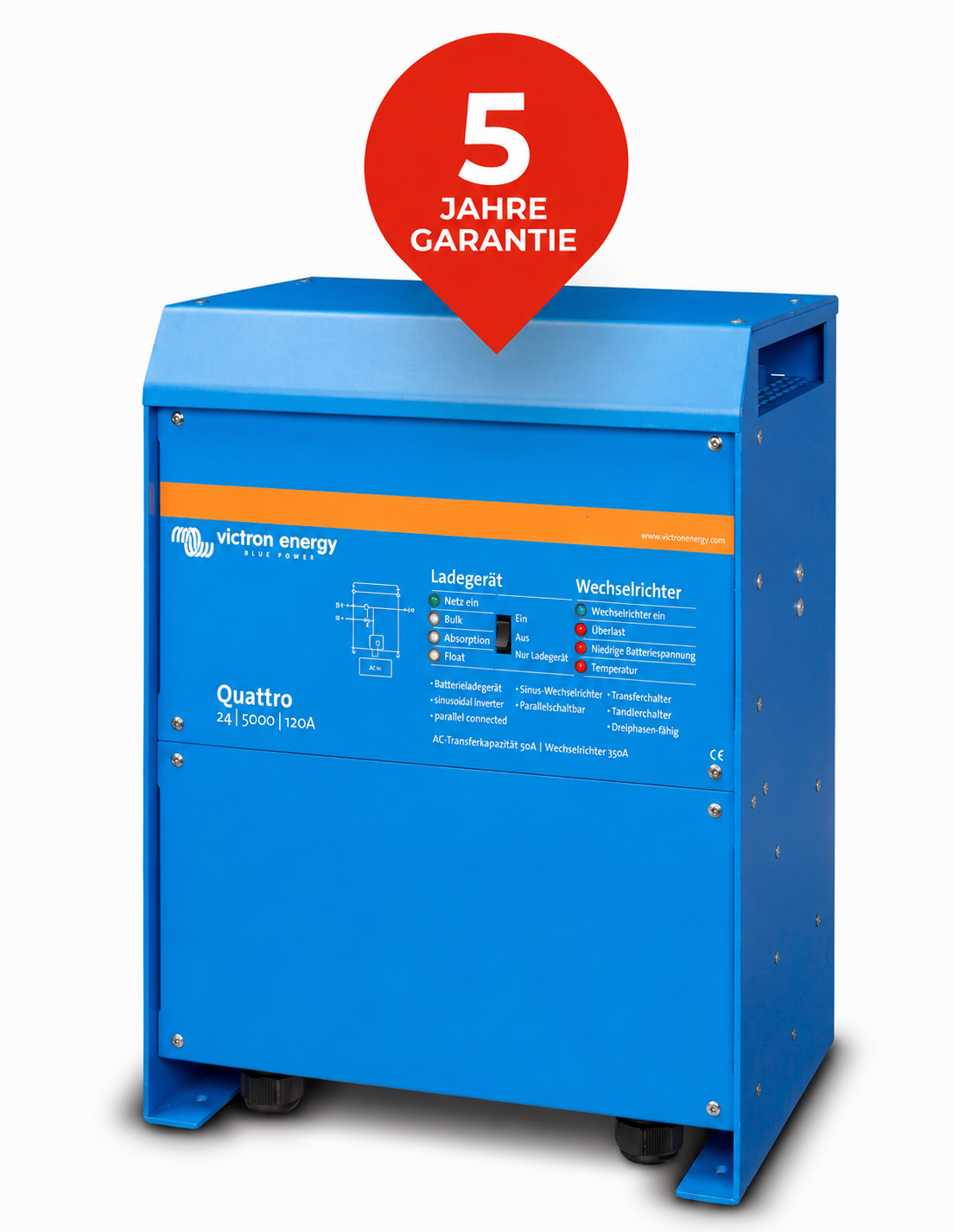

Victron Quattro 24V 5000VA /120A-100A / 100A sinusförmiger Wechselrichter

Quattro ist ein ausgefeiltes AC-DC-Ladegerät für Akkumulatoren und ein DC-AC-Wechselrichter (Inverter) mit zwei AC-Eingängen, reiner Sinusausgangsspannung und einem ultraschnellen Umschalter zwischen Netz (Generator) und Akkumulatoren.

Der Wechselrichter ist in einem kompakten Aluminiumgehäuse untergebracht. Die Modellreihe wird mit einer Leistung von 3000VA-10000VA hergestellt.

Die Herstellergarantie auf den Wechselrichter beträgt 5 Jahre!

Zwei AC-Ausgänge

Quattro ist standardmäßig mit zwei AC-Ausgängen ausgestattet. Der Hauptausgang ist mit einer Funktion ausgestattet, die die Energieversorgung ohne Unterbrechung gewährleistet. Quattro übernimmt die Versorgung der angeschlossenen Verbraucher bei einem Ausfall des Netzes oder des Generators. Dies geschieht so schnell (weniger als 20 Millisekunden), dass Computer und andere elektronische Geräte weiterhin ohne Unterbrechung funktionieren.

Der zweite Ausgang steht nur dann unter Spannung, wenn AC an einem der Eingänge von Quattro verfügbar ist. An diesen Ausgang können Lasten angeschlossen werden, die die Akkumulatoren schnell entladen würden, wie z. B. Warmwasserbereiter, Klimaanlage, Elektroherd.

Praktisch unbegrenzte Leistung dank des Parallelbetriebs

Bis zu 10 Quattro-Einheiten können parallel arbeiten, um eine höhere Leistung zu erreichen. Zehn Einheiten Quattro 48/10000/140 liefern zum Beispiel bis zu 90 kW / 100kVA Ausgangsleistung mit einer Ladekapazität der Akkumulatoren von bis zu 1 400 A.

Dreiphasiger Betrieb

Drei Einheiten des gleichen Modells können zu einem dreiphasigen Ausgang zusammengestellt werden. Aber das ist nicht alles: bis zu 10 dreiphasige Zusammenstellungen (insgesamt also 30 Einheiten) können parallel verschaltet werden und so eine Ausgangsleistung von bis zu 270 kW / 300 kVA mit einer Ladekapazität der Akkumulatoren von bis zu 4 000 A liefern.

PowerControl - Begrenzung der Überlastung der Wechselstromquelle (AC)

Quattro ist ein sehr starkes Ladegerät für Akkumulatoren. Es ist in der Lage, eine große Menge Strom vom Generator oder vom Netz zu entnehmen (bis zu 16 A bei jeder Einheit des Modells 48/5000/70 im Betrieb bei 230 V auf der Wechselstromseite). An jedem Wechselstromeingang kann das Limit der maximalen Energieentnahme eingestellt werden, um eine Überlastung der Wechselstromquelle (AC) zu verhindern.

Einzigartige Eigenschaften der Funktion PowerAssist

Hebt die Funktion PowerControl auf die nächste Stufe. Verhindert die Überlastung einer leistungsbegrenzten Wechselstromquelle (AC). Sollte es zu einer Überlastung der Stromquelle kommen, wird in erster Linie automatisch der Ladestrom der Batterie reduziert. In zweiter Linie erfolgt dann die Verstärkung der Ausgangsleistung des angeschlossenen Generators oder der lokalen Versorgung (z. B. strombegrenzte elektrische Anschlüsse) durch die aus den Akkumulatoren entnommene Leistung.

Solarenergie

Wechselstrom (AC) ist auch bei Ausfall der Netzquelle verfügbar

Quattro kann vorteilhaft in Off-Grid-Systemen mit Solarpanelen oder anderen alternativen Energiequellen genutzt werden.

Vier Stufen des Ladens mit einem adaptiven Ladegerät mit zwei Ausgängen zum Laden der Akkumulatoren

Der Hauptausgang bietet ein leistungsstarkes Laden der Akkumulatoren durch das System des „adaptiven Ladens“. Die Software steuert den dreistufigen automatischen Ladevorgang so, dass er dem Zustand und dem Typ des Akkumulators entspricht, und fügt eine vierte Phase, das Erhaltungsladen, hinzu. Darüber hinaus ermöglicht Quattro das Laden eines zweiten Hilfsakkumulators mit Hilfe eines unabhängigen Ladeausgangs, der z. B. für die Starterbatterie des Generators (nur 12- und 24-V-Modelle) bestimmt ist.

Technische Daten

• DC-Betriebsspannung: 24 V
• Dauer-AC-Leistung bei 25 ° C: 5000 VA (nichtlineare Last, Crest-Faktor 3: 1)
• Dauer-AC-Leistung bei 25 ° C: 4500 W
• Maximaler DC-Ladestrom: 120 A
• Maximale AC-Stromaufnahme (vom Netz, Generator) am 1. Eingang: 100 A
• Maximale AC-Stromaufnahme (vom Netz, Generator) am 2. Eingang: 100 A
• Abmessungen: 444x 328 x 240 mm
• Gewicht: 30kg
