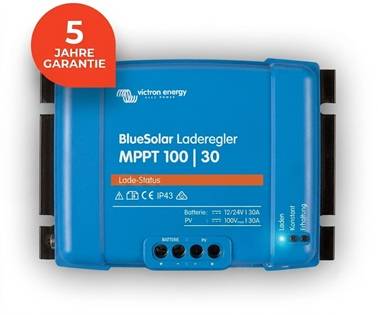

MPPT-Laderegler Victron Energy BlueSolar 100V 30A

Adaptives Drei-Stufen-Laden

1. Schnellladung (Bulk)
2.  Absorptionsladung (Absorption)
3. Erhaltungsladung (Float)

Auswahl aus acht vorprogrammierten Absorptions- und Erhaltungsspannungswerten über einen Drehschalter. Die Absorptionsdauer wird durch den Spannungswert zu Beginn eines neuen Ladezyklus (morgens) bestimmt. Dies hat einen positiven Einfluss auf die vollständige Aufladung der Batterie und deren Lebensdauer.

Die maximal zulässige Modulleistung bei 12-V-Systemen beträgt 440 Wp, bei 24-V-Systemen 880 Wp. Bei Überschreitung dieser Werte reduziert der Regler automatisch die eingehende Leistung der Module auf ein zulässiges Maß, um Schäden zu vermeiden. Die Spannung der Module muss die Batteriespannung um 5 V übersteigen, damit der Regler mit dem Laden beginnt. Der Regler lädt, bis die Modulspannung nur noch 1 V über der Batteriespannung liegt.

Bei 12-V-Batterien empfehlen wir Module mit mindestens 32 und maximal 108 Zellen (Module in Reihe). Es ist daher möglich, eine 12-V-Batterie auch mit Modulen mit einer Betriebsspannung von 24 V zu laden. Bei 24-V-Systemen empfehlen wir Module mit mindestens 72 und maximal 108 Zellen. Ziel ist es, eine ausreichende Spannung für ein effizientes und vollständiges Laden der Batterie zu erreichen.

BatteryLife-Algorithmus

Adaptives Laden zur Verlängerung der Batterielebensdauer. Der Regler überwacht kontinuierlich den Ladezustand der Batterie und erhöht täglich schrittweise die Abschaltspannung der Last, bis die Absorptionsspannung erreicht ist (Batterie vollständig geladen). Anschließend sinkt die Abschaltspannung der Last wieder. Auf diese Weise kann die Batterie auch bei reduzierten Solarerträgen und höherer Last etwa einmal pro Woche vollständig geladen werden, was sich positiv auf die Lebensdauer der Batterie auswirkt. Dies ist eine optionale Funktion. Darüber hinaus steht ein programmierbarer Algorithmus für das Batterieladen zur Verfügung.

Weitere Eigenschaften

• Erweiterter elektronischer Schutz. Schutz gegen Überhitzung, Kurzschluss und Verpolung der PV-Module.
• Automatische Erkennung der Systemspannung 12, 24 V auf der Batterieseite. Schließen Sie daher bei der Montage immer zuerst die Batterie und anschließend die Module an.
• Interner Temperatursensor zur Temperatur- und Spannungskompensation der Ladespannung.


Technische Daten

• Batteriebetriebsspannung: 12, 24V (automatische Anpassung)
• Maximaler Strom: 30A
• Laststrom: 35A
• Maximale PV-Feldleistung bei 12 V: 440 W
• Maximale PV-Feldleistung bei 24 V: 880 W
• Maximale PV-Leerlaufspannung: 100V (100V ist das absolute Maximum bei niedrigen Temperaturen)
• Maximaler Wirkungsgrad: 98%
• Eigenverbrauch: 30mA / 20 mA
• Absorptionsspannung: werkseitig eingestellt 14,4 V / 28,8V
• Erhaltungsspannung: werkseitig eingestellt 13,8 V / 27,6V
• Lastabschaltung bei Unterspannung: 11,1V / 22,2V oder 11,8V / 23,6V oder gemäß eingestelltem BatteryLife-Algorithmus
• Lastzuschaltung bei Unterspannung: 13,1V / 26,2V oder 14V / 28V oder gemäß eingestelltem BatteryLife-Algorithmus
• Ladealgorithmus: adaptiv mehrstufig
• Temperaturkompensation der Ladespannung: -16 mV / ° C (12 V), - 32 mV / ° C (24 V)
• Betriebstemperaturbereich: - 30 bis + 60°C (volle Ausgangsleistung bis 40 ° C)
• Luftfeuchtigkeit: 95%, nicht kondensierend
• Farbe: blau (RAL 5012)
• Klemmen: 16 mm2 AWG6
• Schutzart: IP43 (elektronische Komponenten), IP 22 (Anschlusskomponenten)
• Gewicht: 1,3 kg
• Abmessungen: 130x186x70 (Höhe x Länge x Tiefe)


VictronConnect App

Die VictronConnect App ermöglicht Ihnen den Abruf von Live-Informationen zum Systemstatus sowie die Konfiguration von Victron-Produkten.
