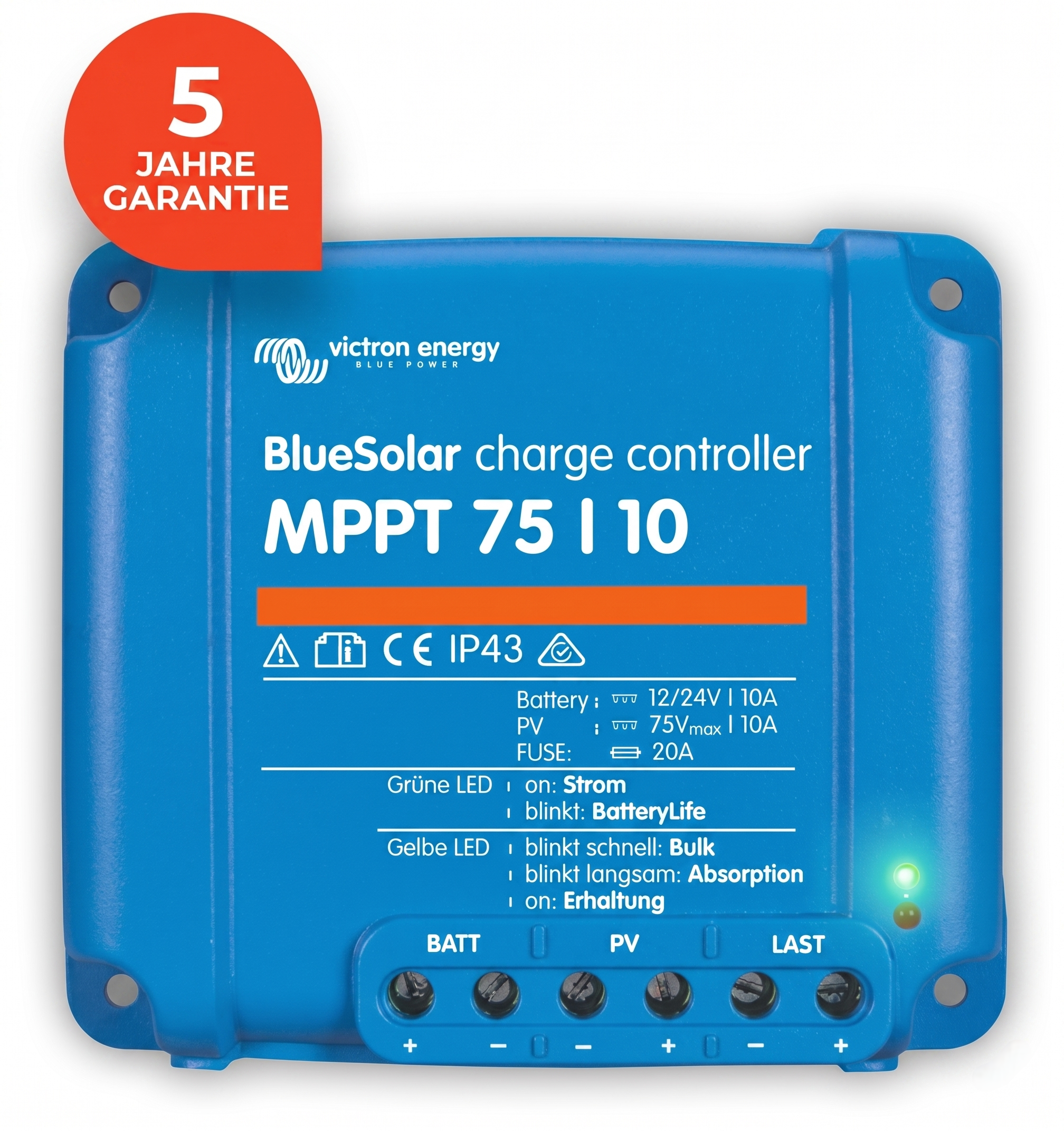

Adaptives dreistufiges Laden

1. Schnellladen (Bulk)
2. Absorption (Absorption)
3. Erhaltungsladung (Float)

Auswahl aus acht vorprogrammierten Absorptions- und Erhaltungsspannungswerten über einen Drehschalter. Die Absorptionsdauer wird durch den Spannungswert vor Beginn eines neuen Ladezyklus (morgens) bestimmt. Dies hat einen positiven Einfluss auf die vollständige Aufladung der Batterie und ihre Lebensdauer.

Die maximal zulässige Modulleistung beträgt bei 12-V-Systemen 135 Wp, bei 24-V-Systemen 270 Wp. Werden diese Werte überschritten, reduziert der Regler automatisch die eingehende Leistung der Module auf zulässige Werte, um Schäden zu vermeiden. Die Spannung der Module muss die Batteriespannung um 5 V übersteigen, damit der Regler zu arbeiten beginnt und die Batterie lädt. Der Regler lädt, bis die Modulspannung 1 V über der Batteriespannung liegt. Für 12-V-Batterien empfehlen wir Module mit mindestens 32 und maximal 108 Zellen (Module in Reihe). Es ist daher möglich, eine 12-V-Batterie auch mit Modulen mit einer Arbeitsspannung von 24 V zu laden. Für 24-V-Systeme empfehlen wir Module mit mindestens 72 und maximal 108 Zellen. Ziel ist es, eine ausreichende Spannung für ein effizientes und vollständiges Laden der Batterie zu erreichen.

BatteryLife-Algorithmus

Adaptives Laden zur Verlängerung der Batterielebensdauer. Der Regler überwacht kontinuierlich den Ladezustand der Batterie und erhöht täglich schrittweise die Abschaltschwelle für die Last, bis die Absorptionsspannung erreicht wird (Batterie vollständig geladen). Anschließend sinkt die Abschaltschwelle wieder. Auf diese Weise kann die Batterie etwa einmal pro Woche vollständig geladen werden – auch bei geringerem Solarertrag und höherer Last – was sich positiv auf die Batterielebensdauer auswirkt. Dies ist eine optionale Funktion. Zusätzlich steht ein programmierbarer Ladealgorithmus für die Batterie zur Verfügung.

LED-Statusanzeige

• Blaue LED BULK – leuchtet auf, wenn der Regler an die Batterie angeschlossen ist
• Blaue LED Absorption – leuchtet nach Abschluss der Schnellladung (Bulk) und beim Übergang in die Absorptionsphase auf
• Blaue LED Float – leuchtet nach Abschluss der Absorptionsladung und beim Übergang zur Erhaltungsladung auf.


Weitere Eigenschaften

• Erweiterter elektronischer Schutz. Überhitzungsschutz, Kurzschlussschutz und Verpolungsschutz für PV-Module.
• Automatische Erkennung der Systemspannung 12, 24 oder 48 V auf der Batterieseite. Bei der Montage stets zuerst die Batterie und danach die Module anschließen.
• Interner Temperatursensor zur Temperatur- und Spannungskompensation der Ladespannung.


Möglichkeit zur Einstellung der Spannungswerte für die Last-Ab- und Zuschaltung

Links vom Batterie-Kabelanschluss befinden sich vier Ausgänge. Durch die kombinierte Überbrückung mit einem Jumper lässt sich die gewünschte Art der Last-Ab-/Zuschaltung und Batterieladung einstellen:

1. Ohne Jumper – Auswahl des sogenannten BatteryLife-Algorithmus, bei dem der Regler regelmäßig versucht, die Batterie vollständig zu laden. Die Zu- und Abschaltspannung für die Last ist nicht konstant, sondern ändert sich in Abhängigkeit vom aktuellen Ladezustand der Batterie. Verlängert die Batterielebensdauer erheblich, insbesondere bei Systemen, bei denen der Energieverbrauch höher ist als die Energieerzeugung.

2. Jumper zwischen Pin 3 und Pin 4

• Lastabschaltspannung 11,1 V (12-V-Systeme) oder 22,2 V (24-V-Systeme)
• Lastzuschaltspannung 13,1 V (12-V-Systeme) oder 26,2 V (24-V-Systeme)

3. Jumper zwischen Pin 2 und Pin 3

• Lastabschaltspannung 11,8 V (12-V-Systeme) oder 23,6 V (24-V-Systeme)
• Lastzuschaltspannung 14,0 V (12-V-Systeme) oder 28,0 V (24-V-Systeme)

Über den Lastausgang können auch ausgewählte Victron-Wechselrichtertypen gesteuert werden (Ein / Aus), die standardmäßig direkt an die Batterie angeschlossen sind.

Technische Daten

• Betriebsspannung Batterie: 12 / 24V Auto Select
• Nenn-Ladestrom: 10 A
• Maximale PV-Leistung: 12V 135 W

• Maximale PV-Leistung: 24V 270 W

• Maximale PV-Leerlaufspannung: 75V

• Wirkungsgrad: 98%

• Eigenverbrauch: 10 mA

• Ladespannung „Absorption": 14,4 V / 28,8 V (einstellbar)

• Ladespannung „Float": 13,8 V / 27,6 V (einstellbar)

• Ladealgorithmus: mehrstufig adaptiv

• Batterie-Unterspannungsabschaltung: 11,1 V / 22,2 V oder 11,8 V / 23,6 V oder BatteryLife-Algorithmus

• Batterie-Unterspannungszuschaltung: 13,1 V / 26,2 V oder 14 V / 28 V oder BatteryLife-Algorithmus

• Betriebstemperatur: -30 bis + 60 ° C (volle Nennleistung bis 40 ° C)

• Batteriepolungsschutz: (Sicherung) Kurzschluss am Ausgang / Überhitzung

• Anschlussklemmen: 6 mm² / AWG 10

• Schutzart: IP22 (Anschlussbereich)

• Gewicht: 0,5 kg

• Abmessungen: (H x B x T) 100 x 113 x 40 mm
