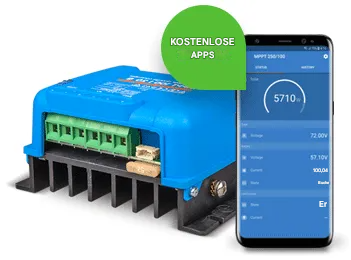

Adaptives Dreistufen-Laden

1. Schnellladen (Bulk)
2. Absorption (Absorption)
3. Erhaltung (Float)


Auswahl aus acht vorprogrammierten Werten für Absorptions- und Erhaltungsspannung über Drehschalter. Die Absorptionsdauer wird durch die Spannung vor Beginn des neuen Ladezyklus (am Morgen) bestimmt. Das hat einen positiven Effekt auf die vollständige Ladung der Batterie und deren Lebensdauer.

Die maximal zulässige Panelleistung beträgt bei 12 V-Systemen 220 Wp, bei 24 V-Systemen 440 Wp. Bei Überschreiten dieser Werte reduziert der Regler automatisch die von den Modulen kommende Leistung auf verträgliche Werte, um Schäden zu vermeiden. Die Modulspannung muss die Batteriespannung um 5 V überschreiten, damit der Regler zu arbeiten beginnt und die Batterie lädt. Der Regler lädt, bis die Modulspannung 1 V höher ist als die Batteriespannung. Für 12 V-Batterien empfehlen wir Module mit mindestens 32 Zellen und maximal 108 Zellen (Module in Serie). Somit kann eine 12 V-Batterie auch mit Modulen mit 24 V Betriebsspannung geladen werden. Für 24 V-Systeme empfehlen wir Module mit mindestens 72 Zellen und maximal 108 Zellen. Ziel ist eine ausreichend hohe Spannung für ein effizientes, vollständiges Laden der Batterie.

Integrierter Schutz

Die internen elektronischen Komponenten sind für eine lange Lebensdauer mit einem Harzüberzug gegen Umwelteinflüsse geschützt. Dadurch wird eine erhöhte Schutzart erreicht: IP43 für elektronische Komponenten und IP22 für Anschlussklemmen. Für die vertikale Montage auf nicht brennbarem Untergrund vorgesehen, mit Kabelzuführung von unten. Der Regler verfügt über einen internen Temperatursensor zur korrekten Anpassung der Ladespannung.

LED-Statusanzeige

• Blaue LED „BULK“ – leuchtet, wenn der Regler an die Batterie angeschlossen ist
• Blaue LED „Absorption“ – leuchtet nach Abschluss des Schnellladens (Bulk) beim Übergang in die Absorptionsphase
• Blaue LED „Float“ – leuchtet nach Abschluss der Absorptionsphase beim Übergang in die Erhaltungsladung.


Technische Daten

• Batteriespannung: 12, 24 V (automatische Anpassung)
• Maximalstrom: 15 A
• Laststrom: 15 A

• Automatische Lastabschaltung: 15 A

• Maximale PV-Leistung bei 12 V: 220 W

• Maximale PV-Leistung bei 24 V: 440 W

• Maximale Leerlaufspannung der PV-Anlage: 75 V (75 V ist das absolute Maximum bei niedrigen Temperaturen)

• Maximaler Wirkungsgrad: 98 %

• Eigenverbrauch: 10 mA

• Absorptionsspannung: werkseitig 14,4 V / 28,8 V

• Erhaltungsspannung: werkseitig 13,8 V / 27,6 V

• Lastabwurf bei Unterspannung: 11,1 V/22,2 V oder 11,8 V/23,6 V oder gemäß eingestelltem BatteryLife-Algorithmus

• Lastwiederzuschaltung bei Unterspannung: 13,1 V/26,2 V oder 14 V/28 V oder gemäß eingestelltem BatteryLife-Algorithmus

• Ladealgorithmus: adaptiv, mehrstufig

• Temperaturkompensation der Ladespannung: -16 mV / ° C (12 V), - 32 mV / ° C (24 V)

• Betriebstemperaturbereich: - 30 bis + 60 ° C (volle Ausgangsleistung bis 40 ° C)

• Luftfeuchtigkeit: 95 %, nicht kondensierend

• Farbe: blau (RAL 5012)

• Anschlussklemmen: 6 mm2 AWG10

• Schutzart: IP43 (elektronische Bauteile), IP22 (Anschlussbauteile)

• Gewicht: 0,5 kg

• Abmessungen: 100 x 113 x 40 (Höhe x Länge x Tiefe)
