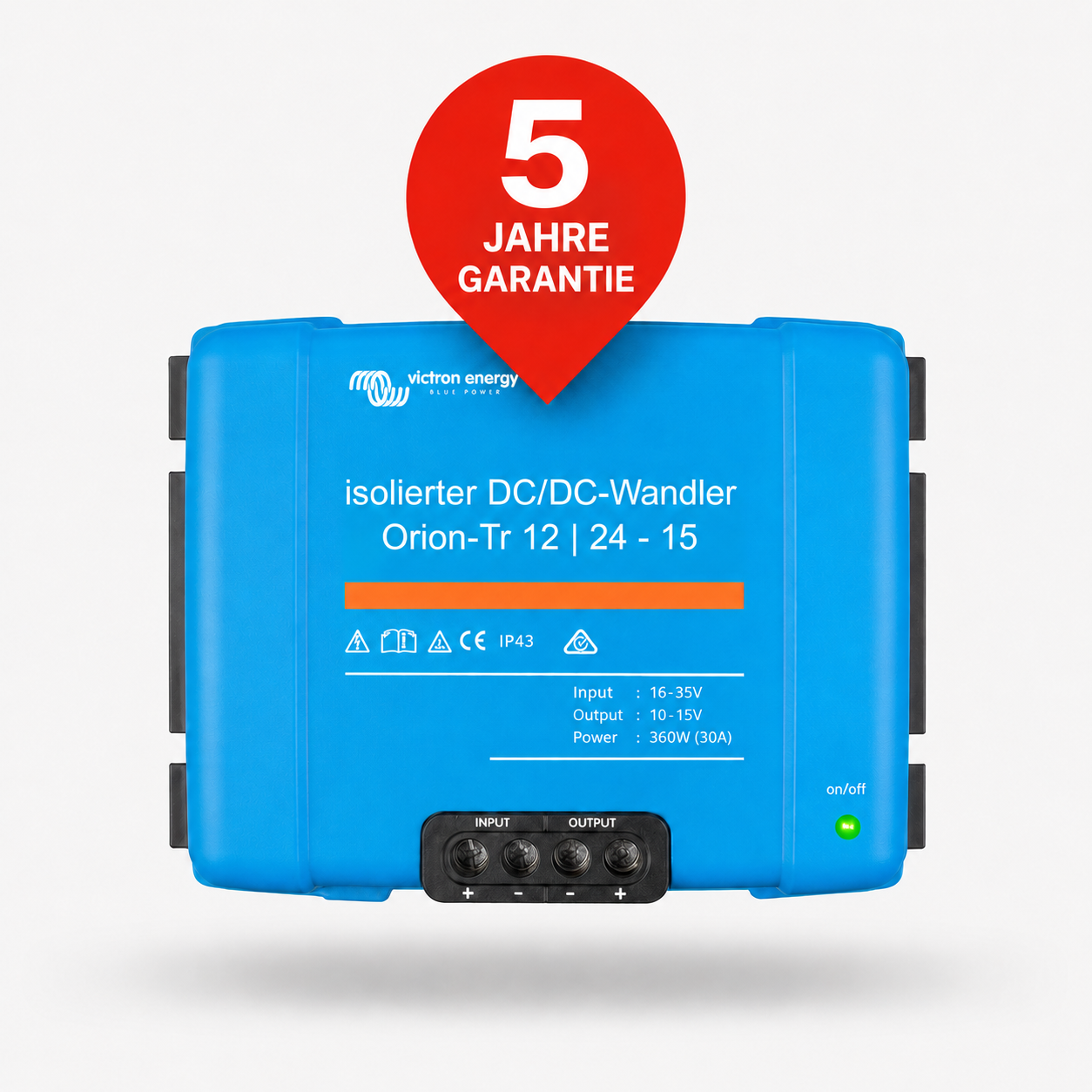

DC/DC-Wandler Orion-Tr 12/24V-15A 360W IP43 isoliert

In letzter Zeit ist ein erheblicher Anstieg an Elektrogeräten und elektronischer Ausstattung zu verzeichnen.

Da elektronische Geräte wie z. B. Mobiltelefone, Auto-Hi-Fi-Systeme oder Navigations- und Radiozubehör nahezu ausschließlich für 12 VDC ausgelegt sind, bieten wir DC/DC-Wandler (Spannungswandler) an, die 24 VDC in eine stabile Gleichspannung von 12 VDC umwandeln und umgekehrt.

Die Wandler zeichnen sich durch einen hohen Wirkungsgrad in Verbindung mit einer einzigartigen Sicherheit aus. Geräte minderer Qualität können irreparable Schäden an Ihrem 12-VDC-System verursachen. Durch die Verwendung der Spannungswandler Orion vermeiden Sie diese Probleme.

Isolierte Stromversorgungen eignen sich für die Versorgung störempfindlicher Verbraucher, etwa Audio-/Videotechnik. Sie unterbrechen auch den negativen Versorgungszweig und verhindern so das Eindringen von Störungen aus dem vorgelagerten Teil des Netzes (zum Beispiel von der Lichtmaschine oder vom Laderegler).  Der Nachteil besteht in einem etwas höheren Preis und einer geringeren Effizienz im Vergleich zu einer nicht isolierten Stromversorgung.

Fernbedienung

Die Fernbedienung Ein / Aus macht einen hochstromfesten Schalter an der Eingangsleitung überflüssig. Der Eingang für die Fernbedienung kann über einen Niederspannungsschalter oder beispielsweise über einen Motor-Start-/Stopp-Schalter geschaltet werden (siehe Handbuch).

Ladefunktion

Einstellbare Ausgangsspannung: Diese Wandler können dadurch auch als Ladegeräte verwendet werden, zum Beispiel zum Laden einer 12-V-Starterbatterie oder für eine Zusatzbatterie in einem ansonsten 24V-System.

Schnelle und einfache Installation

 Für den Anschluss der Kabel stehen klassische Schraubklemmen zur Verfügung, sodass Sie für die Verkabelung des Wandlers keine speziellen Steckverbinder benötigen.

 Richten Sie die Schraubklemmen bei der Installation nach unten aus.

 Die Eingangssicherung ist bei den Modellen 12V und 24V vorhanden

Technische Parameter

• Eingangsspannungsbereich: 10-17V
• Abschaltung bei Unterspannung: 7V
• Neustart bei Unterspannung: 7,5V
• Nennausgangsspannung: 24,2V
• Einstellbereich der Ausgangsspannung: 20-30V
• Toleranz der Ausgangsspannung: +/- 0,2V
• Ausgangsrauschen: 2mV rms
• Dauerausgangsstrom bei Ausgangsspannung (bei einer Temperatur von 40°C): 15A
• Maximaler Ausgangsstrom (10 s) bei Ausgangsspannung: 25A
• Kurzschluss-Ausgangsstrom: 40A
• Dauerausgangsleistung bei 25 ° C: 430W
• Dauerausgangsleistung bei 40 ° C: 360W
• Wirkungsgrad: 88%
• Ruhestrom im ausgeschalteten Zustand: <100mA
• Galvanische Trennung: 200V DC zwischen Eingang, Ausgang und Gehäuse
• Betriebstemperaturbereich: -20 bis + 55 ° C
• Luftfeuchtigkeit: Max. 95% nicht kondensierend
• DC-Anschluss: Schraubklemmen
• Maximaler Leiterquerschnitt: 13 mm² (AWG6)
• Gewicht: 1,3 kg
• Abmessungen: 130 x 186 x 70mm
