WATTrouter Mx Steuer- und Messmodul

WATTrouter Mx Regler mit Messmodul

WATTrouter Mx ist ein programmierbarer Regler für den Eigenverbrauch von Photovoltaikanlagen (PV-Anlagen), die im Modus „Grüner Bonus“ bzw. in einem ähnlichen Fördermodell betrieben werden. Nach korrekter Installation und Einstellung optimiert der Regler den Eigenverbrauch des von Ihrer PV-Anlage erzeugten Stroms perfekt. WATTrouter Mx besteht aus einem Messmodul und dem eigentlichen Regler.

Der Messstrombereich beträgt 3x20A, die Dauerstrombelastbarkeit 3x40A. Nach korrekter Installation und Einstellung optimiert der Regler die Nutzung der Energieüberschüsse, die von Ihrer PV-Anlage erzeugt werden. Die Amortisationszeit des Geräts kann je nach Leistung der PV-Anlage und den Möglichkeiten der Nutzung der erzeugten Energie nur 4 Monate betragen!

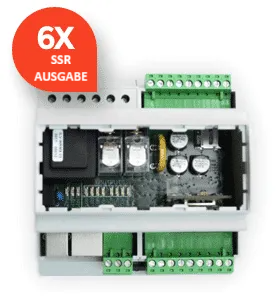

WATTrouter Mx bietet 6 SSR-Ausgänge zur stufenlosen Regelung von Wärmelasten bzw. PWM-Steuerung und 2 Relaisausgänge. Außerdem besteht die Möglichkeit zur Installation eines drahtlosen SC-Gateway-Moduls, es stehen erweiterte Zeitpläne, multifunktionale ANDI-Eingänge, eine integrierte MicroSD-Karte sowie eine einfachere Montage/Demontage dank steckbarer Klemmen zur Verfügung. Er ist auch für sehr anspruchsvolle Anwendungen geeignet.

Geräuschloser Betrieb

Der Regler arbeitet völlig geräuschlos, da die aus dem WATTrouter M bekannten Leistungstriacs durch SSR-Ausgänge ersetzt wurden, an die passiv gekühlte Leistungs-SSR-Relais angeschlossen werden. Dadurch entfallen Probleme mit Lüftergeräuschen, Staubbelastung sowie der Notwendigkeit einer Reparatur des Reglers bei eventuellen Kurzschlüssen der Leistungstriacs. Die Leistungs-SSR können sowohl nach zulässiger Strombelastbarkeit als auch nach den Kühlmöglichkeiten dimensioniert werden.

WATTrouter Mx bietet folgende Funktionen

• Dreiphasige indirekte Strommessung.
• Einphasige Spannungsdetektion zur Bestimmung der Stromrichtung auf L1 und softwareseitige Detektion zur Bestimmung der Stromrichtung auf L2 und L3.
• Auswertung der Wirkleistungen in den einzelnen Phasen zur Bestimmung der Überschüsse der erzeugten Energie.

• Regelung nach Summenleistung (Gesamtüberschuss) aller drei Phasen oder nach Überschuss in jeder einzelnen Phase.

• Schalten von bis zu 8 internen Ausgängen (2 Relaisausgänge und 6 externe Halbleiter-SSR-Relais) nach einstellbaren Prioritäten.

• Optimale Nutzung der Überschüsse aus der PV-Anlage über SSR-Ausgänge durch proportional-synchrones Schalten ohmscher Lasten in Übereinstimmung mit den europäischen Normen EN 61000-3-2 und EN 61000-3-3.

• Sehr kurze durchschnittliche dynamische Reaktionszeit des Reglers (bis zu 10 s)

• Optionales CombiWATT-Programm zum Schalten von Lasten im Kombibetrieb PV-Überschuss + Niedertarif (besonders geeignet für die Erwärmung von Brauchwasser und z. B. auch für Schwimmbadfilteranlagen).

• Eingang für den Niedertarif-Signal (Nachtstrom) für die CombiWATT-Funktion (kombinierter Betriebsmodus).

• 4 multifunktionale ANDI-Eingänge für den konfigurierbaren Anschluss externer Stromwandler, Impulsausgänge externer Zähler sowie analoger NTC- und PT1000-Sensoren.

• DQ-Eingang zum Anschluss von bis zu 4 digitalen Temperatursensoren DS18x20

• Getrenntes Messmodul und Regler für eine einfachere Installation in bestehenden Hausinstallationen.

• Die Software WATTconfig ECO für MS Windows XP und höher ermöglicht eine komfortable Einstellung und Überwachung des Reglers über die USB-Schnittstelle.

• Integrierte Weboberfläche für eine komfortable Einstellung und Überwachung des Reglers über einen Standard-Webbrowser.

• Echtzeituhrmodul mit lithiumgepufferter Batterie für erweitertes Ausgansmanagement und CombiWATT-Funktionen.

• Zeitpläne für Ausgänge.

• Tages-, Wochen-, Monats- und Jahresstatistiken zu Erzeugung, Überschüssen und Verbrauch (nur mit aktivierter Software-Erweiterung).

• Integrierte MicroSD-Karte

• Möglichkeit zur Firmware-Aktualisierung.


Technische Daten

• Strommessbereich: 0 - 20A
• Dauerstrombelastbarkeit des Messmoduls: 0 - 40A
• ​Abstand zwischen Regler und Halbleiterrelais: <10 m

• Einbaulage: beliebig

• Befestigung des Reglers: DIN 35mm oder 2 Schrauben mit Halbrund- bzw. Senkkopf mit einem Durchmesser von bis 6mm.

• Messmodul: DIN 35mm oder 1 Schraube mit Halbrund- bzw. Senkkopf mit einem Durchmesser bis 6mm

• Überspannungskategorie: III

• Elektrische Festigkeit: 4 kV/1 min (Versorgung (L1, N) Ausgang, Ausgang - Ausgang,

• Versorgung - Stromeingang, SSR-Ausgang usw. (GND, I_L ...,LT, FB ..., S +, S1-, S2-, S3-, S4-))

• Verschmutzungsgrad: 2

• Temperaturbereich Betrieb: -20°C bis + 40°C

• Temperaturbereich Lagerung: -40°C bis + 80°C

• Absicherung: B6a

• Schutzart: Regler und Messmodul: IP 20

• Abmessungen: 70x110x64mm

• Gewicht des Reglers: 350g

• Messmodul: 100g

• Geräuschpegel: (inkl. Leistungs-SSR) Nur passive Kühlung, bei Leistungs-SSR ist eine ausreichende Wärmeabfuhr sicherzustellen.

• Batterie zur Pufferung der Echtzeituhr: CR2032 Lithium, Lebensdauer üblicherweise> 6 Jahre

• Garantiezeit: 24 Monate

• Versorgungsspannung: 230V, 50Hz

• Leistungsaufnahme: Stand-by-Betrieb <3VA

• Leistungsaufnahme: 1 Relaisausgang 0,4W

• Leistungsaufnahme: alle Ausgänge

• Bei eingeschalteten und mit max. zulässigen Strömen belasteten Ausgängen: 4W (Schaltverluste der Leistungs-SSR sind in diesem Wert nicht enthalten)

• Strommessbereich: 0-20A (± 5%), 50Hz (± 5%)

• Spannungsmessbereich: 230V (± 5%), 50Hz (± 5%)

• Dauerstrombelastbarkeit des Messmoduls: 0-40A (± 5%), 50 Hz (± 5%)

• Genauigkeit der Wirkleistungsmessung: 5% ± 0,05kW
