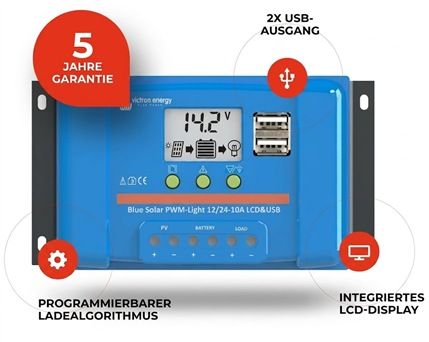

Laderegler PWM Victron Energy LCD und USB 12/24V 10A

Neuer PWM-Solarladeregler von Victron Energy mit voller 5-jähriger Garantie.

Dieser PWM-Laderegler ist für kleine Insel-Solaranlagen konzipiert. Zum Laden einer 12-V-Batterie muss das Solarpanel 36 Zellen haben, zum Laden einer 24-V-Batterie 72 Zellen, mit einem maximalen Strom von 10A.

Eine Kombination dieses Reglers mit Optimierern ist nicht möglich, da eine solche Kombination zu einer irreparablen Beschädigung des Reglers führen kann.

Versorgung von DC-Verbrauchern

• Eine Tiefentladung des Akkus kann verhindert werden, indem alle DC-Lasten an den DC-Ausgang des Reglers (rechte Klemme) angeschlossen werden.
• Der DC-Ausgang trennt die Last, wenn die Batterie auf eine voreingestellte Spannung entladen ist. Die Last wird automatisch wieder zugeschaltet, sobald die Batterie zumindest teilweise aufgeladen ist.
• Die Anschluss- und Trennspannungen sind einstellbar.
• Schließen Sie keinen Wechselrichter an den DC-Ausgang an – dieser muss direkt an die Batterie angeschlossen werden.


Programmierbarer Ladealgorithmus

Vorprogrammierte Algorithmen für Blei-Akkus AGM, GEL, Flüssigelektrolyt oder LiFePO4 (nur Akkus mit internem BMS)

Zwei 5-Volt-USB-Ausgänge

Den USB-Ausgang können Sie z.B. zum Aufladen Ihres Mobiltelefons nutzen.

Maximaler Strom (beide Ausgänge kombiniert): 2A

Einfache Installation

1. Batterie anschließen – Plus und Minus.
2. Solaranlage anschließen – Plus und Minus.
3. Last anschließen – Plus und Minus.


Bei der Deinstallation gilt die umgekehrte Reihenfolge.

Die Nichtbeachtung dieser Reihenfolge kann den BlueSolar PWM-Laderegler beschädigen!

Inbetriebnahme

1. Stellen Sie vor der ersten Inbetriebnahme sicher, dass die Batterie geladen ist.
2. Das Kabel zur Batterie sollte so kurz wie möglich sein, um Verluste zu minimieren.
3. Der Regler ist ausschließlich für Blei- und LiFePO4-Akkus geeignet.
4. Der Laderegler ist ausschließlich für die Regelung von Solarpanels geeignet. Schließen Sie niemals eine andere Ladequelle an den Solarregler an.

Technische Daten

• Batteriespannung: 12/24V
• Nenn-Ladestrom: 10A
• Automatische Lastabschaltung: Ja
• Maximale Spannung: 28V/55V
• Eigenverbrauch: < 10 mA
• Lastausgang: Manuelle Steuerung + Unterspannungsabschaltung + Timer
• Überlastschutz: Batterie, Kurzschluss, Temperatur
• Überlastschutz: Abschaltung nach 60 Sekunden bei 130% Überlast, Abschaltung nach 5 Sekunden bei 160% Überlast, Sofortabschaltung bei Kurzschluss
• Betriebstemperatur: -35 bis +60°C
• Luftfeuchtigkeit: max. 95%
• Absorptionsspannung: Werkseinstellung 14,4V/28,8V
• Erhaltungsspannung: Werkseinstellung 13,7V/27,4V
• Unterspannungs-Lastabschaltung: Werkseinstellung: 11,2V/22,4V
• Unterspannungs-Lastzuschaltung: Werkseinstellung: 12,6V/25,2V
• USB-Spannung: 5V
• USB-Strom: 2A (gesamt aus 2 Ausgängen)
• Schutzart: IP20
• Klemmenquerschnitt: 6 mm² / AWG10 16 mm² / AWG6
• Gewicht: 0,15 kg
• Abmessungen: 96 x 169 x 36 mm
