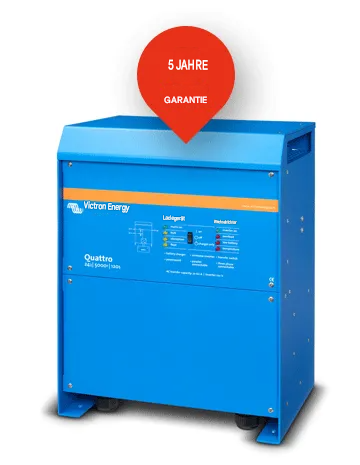

Victron Quattro 48V 8000VA 110A-100A/100A Wechselrichter

Zwei AC-Ausgänge

Quattro ist standardmäßig mit zwei AC-Ausgängen ausgestattet. Der Hauptausgang verfügt über eine Funktion, die eine unterbrechungsfreie Energieversorgung sicherstellt. Quattro übernimmt die Stromversorgung der angeschlossenen Verbraucher bei einem Ausfall des Netzes oder Generators. Dies geschieht so schnell (weniger als 20 Millisekunden), dass Computer und weitere elektronische Geräte weiterhin ohne Unterbrechung funktionieren.

Der zweite Ausgang steht nur dann unter Spannung, wenn AC an einem der Quattro-Eingänge verfügbar ist. Verbraucher, die die Batterien schnell entladen würden, wie zum Beispiel ein Warmwasserbereiter, eine Klimaanlage oder ein Elektrobackofen, können an diesen Ausgang angeschlossen werden.

Praktisch unbegrenzte Leistung dank Parallelbetrieb

Bis zu 10 Quattro-Einheiten können parallel betrieben werden, um eine höhere Leistung zu erreichen. Zehn Quattro 48/10000/140-Einheiten bieten beispielsweise bis zu 90 kW / 100kVA Ausgangsleistung mit einer Batterieladekapazität von bis zu 1 400 A.

Dreiphasiger Betrieb

Drei Einheiten desselben Modells können zu einem dreiphasigen Ausgang zusammengeschaltet werden. Aber das ist noch nicht alles: Bis zu 10 dreiphasige Anlagen (insgesamt also 30 Einheiten) können parallel verbunden werden und so eine Ausgangsleistung von bis zu 270 kW / 300 kVA mit einer Batterieladekapazität von bis zu 4 000 A bereitstellen.

PowerControl - Begrenzung der Überlastung der Wechselstromquelle (AC)

Quattro ist ein sehr leistungsstarkes Batterieladegerät. Es kann große Strommengen aus dem Generator oder dem Netz aufnehmen (bis zu 16 A bei jeder Einheit des Modells 48/5000/70, die bei 230 V auf der Wechselstromseite arbeitet). An jedem Wechselstromeingang kann ein Limit für die maximale Energieaufnahme eingestellt werden, um eine Überlastung der Wechselstromquelle (AC) zu verhindern.

Einzigartige Eigenschaften der PowerAssist-Funktion

Diese Funktion hebt PowerControl auf die nächste Stufe. Sie verhindert die Überlastung einer leistungsbegrenzten Wechselstromquelle (AC). Sollte es zu einer Überlastung der Stromquelle kommen, wird zunächst automatisch der Batterieladestrom reduziert. Danach wird die Ausgangsleistung des angeschlossenen Generators oder der lokalen Stromversorgung (z. B. strombegrenzter Elektroanschlüsse) durch Leistung aus den Batterien unterstützt.

Solarenergie

Wechselstrom (AC) ist auch bei einem Ausfall der Netzquelle verfügbar.

Quattro kann vorteilhaft in Off-Grid-Systemen mit Solarmodulen oder anderen alternativen Energiequellen eingesetzt werden.

Vier Ladephasen durch adaptives Ladegerät mit zwei Ausgängen zum Laden von Batterien

Der Hauptausgang bietet leistungsstarkes Batterieladen über das System des „adaptiven Ladens“. Die Software steuert den dreistufigen automatischen Ladevorgang so, dass er dem Zustand und Typ der Batterie entspricht, und ergänzt eine vierte Phase, die Erhaltungsladung. Darüber hinaus ermöglicht Quattro das Laden einer zweiten Hilfsbatterie über einen unabhängigen Ladeausgang, der z. B. für die Starterbatterie des Generators bestimmt ist (nur 12- und 24-V-Modelle).

Technische Parameter

• DC-Betriebsspannung: 48 V
• Dauerhafte AC-Leistung bei 25 ° C: 8000 VA (nichtlineare Last, Scheitelfaktor 3: 1)
• Dauerhafte AC-Leistung bei 25 ° C: 6500 W
• Maximaler DC-Ladestrom: 110 A
• Maximale AC-Stromaufnahme (aus Netz, Generator) des 1. Eingangs: 100 A
• Maximale AC-Stromaufnahme (aus Netz, Generator) des 2. Eingangs: 100 A
• Abmessungen: 470 x 350 x 280 mm
• Gewicht: 41kg
