ESS Energiespeichersysteme

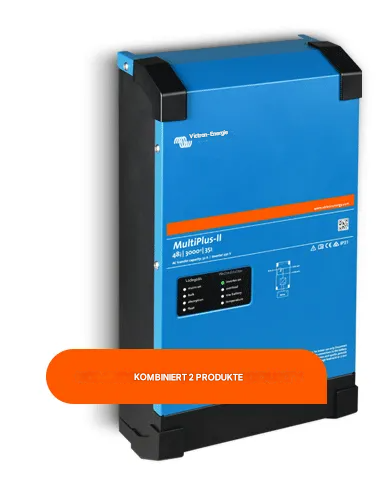

Der MultiPlus-II ist das zentrale Element im Victron ESS-System, das Flexibilität für die Kombination mit solaren MPPT-Reglern oder netzgekoppelten PV-Wechselrichtern bietet.

Wie der Name bereits andeutet, ist der MultiPlus-II eine Kombination aus Wechselrichter und Ladegerät in einem eleganten Gehäuse. Der Funktionsumfang umfasst einen reinen Sinuswechselrichter, adaptives Laden, die hybride PowerAssist-Technologie sowie weitere Funktionen zur Integration in verschiedene Systemtypen.

Ein AC-Eingang

Der MultiPlus-II ist mit einem AC-Eingang für den Anschluss an das Versorgungsnetz oder z. B. einen Generator ausgestattet. Werden zwei AC-Eingänge benötigt, wählen Sie die Quattro-Einheit.

Nahezu unbegrenzte Leistung dank Parallelbetrieb

Bis zu 6 MultiPlus-II-Einheiten können parallel betrieben werden, um eine höhere Leistung zu erzielen.

Dreiphasenbetrieb

Drei Einheiten desselben Typs können für den Dreiphasenbetrieb mit Phasenverschiebung konfiguriert werden. Darüber hinaus können bis zu 6 parallel geschaltete Einheiten eine Phase bilden. Ein Dreiphasensystem kann somit aus bis zu 18 Einheiten bestehen.

Einzigartige Eigenschaften von PowerControl und PowerAssist

Der MultiPlus-II verhindert die Überlastung einer leistungsbegrenzten AC-Quelle, z. B. eines strombegrenzten Netzanschlusses oder eines Generators. Droht durch einen hohen Verbrauch eine Überlastung der AC-Eingangsquelle, wird im ersten Schritt automatisch der Ladestrom der Batterie reduziert (PowerControl).

Die für das Laden vorgesehene Energie wird zur Versorgung der AC-Verbraucher umgeleitet. Im zweiten Schritt wird die AC-Eingangsquelle durch Entnahme von Strom aus der Batterie unterstützt (PowerAssist). Am AC-Ausgang steht gemeinsam Energie aus der AC-Quelle und der Batterie (Wechselrichter) zur Verfügung.

Solarenergie

AC-Strom steht auch bei einem Netzausfall zur Verfügung. Der MultiPlus-II kann sowohl in Inselnetzsystemen (Off-Grid) als auch in dauerhaft netzgekoppelten Photovoltaiksystemen eingesetzt werden. Der MultiPlus-II verfügt über keinen PV-Feldeingang, ist jedoch für den Betrieb mit MPPT-Reglern (DC-Kopplung) oder netzgekoppelten Wechselrichtern (AC-Kopplung) am AC-Eingang und/oder AC-Ausgang vorgesehen. Weitere Informationen finden Sie in der ESS-Beschreibung: https://www.victronenergy.com/live/ess:design-installation-manual

Fernüberwachung und Systemkonfiguration

Überwachen und steuern Sie Ihr System lokal oder per Fernzugriff über das Internet von jedem Ort der Welt aus – mit der kostenlosen VRM-App und dem kostenlosen VRM-Portal: https://vrm.victronenergy.com/landingpage

Der Zugriff ist per Smartphone, Tablet, Notebook oder PC unter verschiedenen Betriebssystemen möglich. Für den Fernzugriff benötigen Sie eines der folgenden Bedienfelder und haben dann die Möglichkeit zur Überwachung und Konfiguration des Systems von überall auf der Welt: Color Control GX, Venus GX

In Kombination mit ColorControl GX oder Venus GX ermöglicht es die Berechnung des Batterieladezustands in Prozent (SOC).

Technische Daten

• PowerControl & PowerAssist: Ja
• Transferschalter: 100A
• Maximaler AC-Eingangsstrom: 100 A


Wechselrichter

• Eingangsspannungsbereich: 38 - 66 V

Ausgang

• Ausgangsspannung: 230 VAC ± 2%
• Frequenz: 50 Hz ± 0,1% (1)

• Dauerausgangsleistung bei 25°C (3): 8000 VA

• Dauerausgangsleistung bei 25°C: 6400 W

• Dauerausgangsleistung bei 40°C: 5500 W

• Dauerausgangsleistung bei 65°C: 4000 W

• Maximale Scheinleistung: 8000VA

• Spitzenleistung: 15000W

• Maximaler Wirkungsgrad: 95%

• Leerlaufverbrauch: 29 W

• Leerlaufverbrauch im AES-Modus: 19 W

• Leerlaufverbrauch im Suchmodus: 3 W


Ladegerät

• AC-Eingang: Eingangsspannungsbereich: 187-265 VAC
• Eingangsfrequenz: 45 - 65 Hz
• Absorptionsspannung: 57,6 V

• Erhaltungsspannung: 55,2 V

• Lagermodus: 52,8 V

• Maximaler Batterieladestrom (4): 110 A


Allgemein

• Hilfsausgang: Ja (50 A)
• Externer AC-Stromsensor (optional): 100 A
• Programmierbares Relais (5): Ja

• Schutz (2): a - g

• Kommunikationsport VE.Bus: Für Parallel- und Dreiphasenbetrieb (nicht bei Modellen 8K und 10K), Fernüberwachung und Systemintegration

• Universeller Kommunikationsport: Ja, 2x

• Fernein- und -ausschalten: Ja

• Betriebstemperaturbereich: -40 bis + 65 ° C (Kühlung mit Lüfter)

• Luftfeuchtigkeit (nicht kondensierend): max. 95%


Gehäuse

• Material und Farbe: Stahl, blau RAL 5012
• Schutzart: IP22
• Batterieanschluss: Vier M8-Schrauben

• 230 V AC Anschluss: M6-Schrauben

• Gewicht: 42 kg

• Abmessungen: 642 x 363 x 206 mm


Betriebsvarianten

Der MultiPlus-II bietet zahlreiche Betriebsvarianten und ist in der Lage, eine Vielzahl von Nutzeranforderungen zu erfüllen. Nachfolgend sind die häufigsten Betriebsmodi als Überblick aufgeführt:

1. Grundinstallation der MultiPlus-II-Einheit mit externem digitalem Multifunktionsbedienfeld (optional). Vorgesehen für Systeme, in denen das Netz nicht immer verfügbar ist (typisch für Wohnmobile, Boote), UPS-Modus. Verbraucher an AC-OUT1 werden sowohl aus dem Netz (bevorzugt) als auch aus der Batterie versorgt. Verbraucher an AC-OUT2 werden ausschließlich aus dem Netz versorgt und erhalten bei Netzausfall keine Versorgung.

2. Grundinstallation der MultiPlus-II-Einheit mit digitalem Multifunktionsbedienfeld (optional). Vorgesehen für Systeme, in denen das Netz nicht immer verfügbar ist (typisch für Wohnmobile, Boote). UPS-Modus. Verbraucher an AC-OUT1 werden sowohl aus dem Netz (bevorzugt) als auch aus der Batterie versorgt. Einsatz eines Stromsensors an AC-OUT2, der sich außerhalb des MultiPlus-II befindet. Verbraucher an AC-OUT2 werden bevorzugt aus dem Netz versorgt; bei drohender Überschreitung des AC-Eingangsstroms auch aus der Batterie. Bei Netzausfall werden sie nicht versorgt.

3. Hybrides Solar-ESS-Konzept (Energy Storage System) – DC-Kopplung mit MPPT-Solarregler. Verbraucher an AC-OUT1 werden bevorzugt aus Photovoltaik und/oder Batterie versorgt; bei Energiemangel oder Wechselrichterüberlastung auch aus dem Netz. Bei Netzausfall werden sie aus Photovoltaik und/oder Batterie versorgt (sofern Energie verfügbar und der Wechselrichter nicht überlastet ist). Verbraucher an AC-OUT2 werden ebenfalls bevorzugt aus Photovoltaik und/oder Batterie versorgt; bei Energiemangel oder Wechselrichterüberlastung auch aus dem Netz. Bei Netzausfall werden diese Verbraucher nicht versorgt (nicht abgesicherte Verbraucher). Die Photovoltaik erzeugt auch bei Netzausfall Energie.

4. Hybrides Solar-ESS-Konzept (Energy Storage System) – DC-Kopplung mit MPPT-Solarregler, bei dem nicht abgesicherte Verbraucher außerhalb des MultiPlus-II platziert und ein Stromsensor verwendet wird. Das System ähnelt dem vorherigen, mit dem Unterschied, dass nicht abgesicherte Verbraucher nicht am AC-Ausgang, sondern am AC-Eingang angeschlossen sind. Es wird ein Stromsensor (Messbereich 0–35) verwendet. Verbraucher an AC-OUT1 werden bevorzugt aus Photovoltaik und/oder Batterie versorgt; bei Energiemangel oder Wechselrichterüberlastung auch aus dem Netz. Bei Netzausfall werden sie aus Photovoltaik und/oder Batterie versorgt (sofern Energie verfügbar und der Wechselrichter nicht überlastet ist). Verbraucher an AC-OUT2 werden ebenfalls bevorzugt aus Photovoltaik und/oder Batterie versorgt (über den AC-Eingang); bei Energiemangel oder Wechselrichterüberlastung auch aus dem Netz. Bei Netzausfall werden diese Verbraucher nicht versorgt (nicht abgesicherte Verbraucher). Die Photovoltaik erzeugt auch bei Netzausfall Energie.

5. Hybrides Solar-ESS-Konzept (Energy Storage System) – AC-Kopplung mit einem netzgekoppelten PV-Wechselrichter an AC-OUT1 (nur Wechselrichter der Marke Fronius). Verbraucher an AC-OUT1 werden bevorzugt aus Photovoltaik und/oder Batterie versorgt; bei Energiemangel oder Wechselrichterüberlastung auch aus dem Netz. Bei Netzausfall werden sie aus Photovoltaik und/oder Batterie versorgt (sofern Energie verfügbar und der Wechselrichter nicht überlastet ist). Verbraucher an AC-OUT2 werden ebenfalls bevorzugt aus Photovoltaik und/oder Batterie versorgt; bei Energiemangel oder Wechselrichterüberlastung auch aus dem Netz. Bei Netzausfall werden diese Verbraucher nicht versorgt (nicht abgesicherte Verbraucher). Die Photovoltaik erzeugt auch bei Netzausfall Energie. Der MultiPlus-II kann die Batterie über seinen AC-Ausgang aus der Photovoltaik laden und bei Bedarf (geringer Verbrauch, Batterie geladen) die Leistung des netzgekoppelten Wechselrichters frequenz- oder datenseitig regeln.

6. Hybrides Solar-ESS-Konzept (Energy Storage System) – AC-Kopplung mit einem netzgekoppelten PV-Wechselrichter an AC-OUT1 (nur Wechselrichter der Marke Fronius), bei dem nicht abgesicherte Verbraucher außerhalb des MultiPlus-II platziert und ein Stromsensor verwendet wird. Das System ähnelt dem vorherigen, mit dem Unterschied, dass nicht abgesicherte Verbraucher nicht am AC-Ausgang, sondern am AC-Eingang angeschlossen sind. Es wird ein Stromsensor (Messbereich 0–35) verwendet. Verbraucher an AC-OUT1 werden bevorzugt aus Photovoltaik und/oder Batterie versorgt; bei Energiemangel oder Wechselrichterüberlastung auch aus dem Netz. Bei Netzausfall werden sie aus Photovoltaik und/oder Batterie versorgt (sofern Energie verfügbar und der Wechselrichter nicht überlastet ist). Verbraucher an AC-OUT2 werden ebenfalls bevorzugt aus Photovoltaik und/oder Batterie versorgt (über den AC-Eingang); bei Energiemangel oder Wechselrichterüberlastung auch aus dem Netz. Bei Netzausfall werden diese Verbraucher nicht versorgt (nicht abgesicherte Verbraucher). Die Photovoltaik erzeugt auch bei Netzausfall Energie. Der MultiPlus-II kann die Batterie über seinen AC-Ausgang aus der Photovoltaik laden und bei Bedarf (geringer Verbrauch, Batterie geladen) die Leistung des netzgekoppelten Wechselrichters frequenz- oder datenseitig regeln.

7. Ebenfalls möglich ist ein Konzept, bei dem der netzgekoppelte Wechselrichter am AC-Eingang platziert wird. Ebenso ist eine parallele Topologie möglich, bei der der MultiPlus-II ausschließlich über den AC-Eingang mit dem Netz und den Verbrauchern verbunden ist (AC-Ausgänge nicht genutzt). Bezug von Energie aus dem Netz und/oder Solarenergie zum Laden der Batterie.
