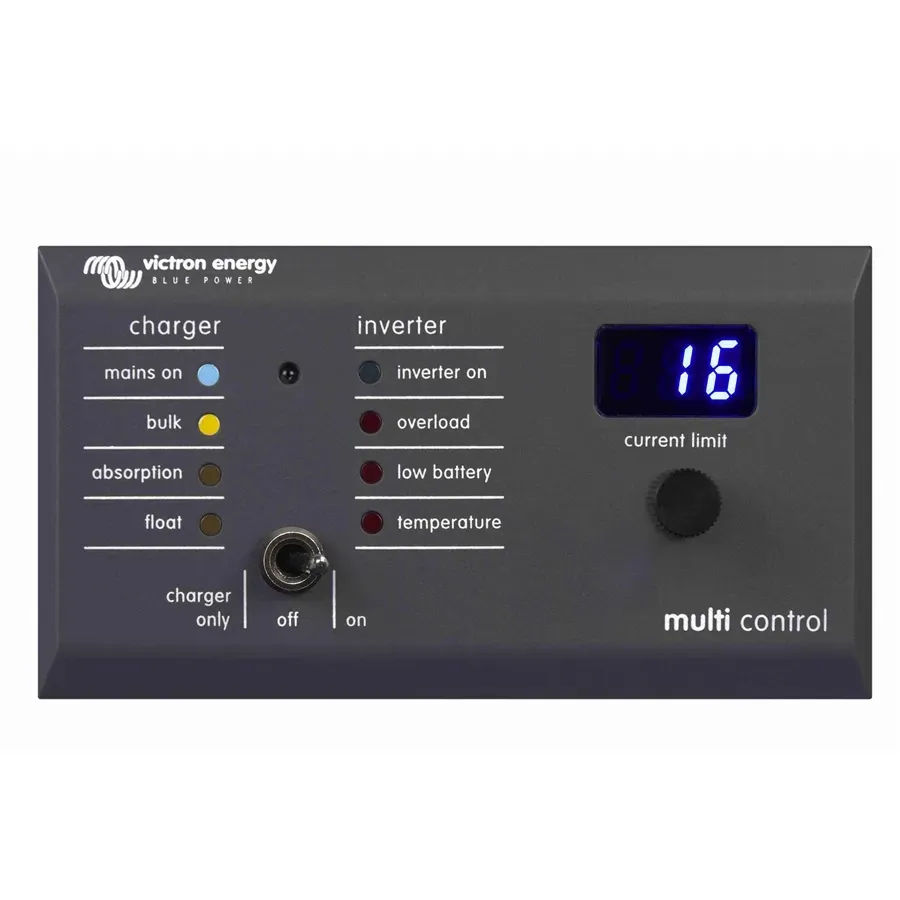

Digitales Multifunktionspanel Victron Energy 200/200A GX
Panel zur Fernsteuerung und Überwachung der Wechselrichter/Ladegeräte der Serien
MultiPlus und Quattro im Einzel-, Parallel- und Dreiphasenbetrieb.
Ermöglicht das Ein- und Ausschalten angeschlossener Geräte über Kippschalter aus der Ferne
sowie die Auswahl des Modus „nur Ladegerät“.
Außerdem erlaubt es die Änderung des maximalen Eingangsstroms aus dem Netz oder einer anderen
Wechselstromquelle. Der eingestellte Wert wird dauerhaft auf dem digitalen Display angezeigt.
Das Panel zeigt den Betriebszustand mittels LED-Anzeigen:
- Links: Ein-/Ausschalten des Wechselrichters, Überlastung durch Verbraucher, niedriger Ladezustand der Batterien, hohe Gerätetemperaturen
- Rechts: Netzanschluss (Generator) und Ladephasen der Batterien
Die Verbindung mit dem gesteuerten Gerät erfolgt über ein UTP-Kabel mit RJ45-Steckern
(nicht im Lieferumfang enthalten). Das Panel ist für den Einbau in Wände, Elektroboxen usw. vorgesehen.
Es verfügt über eine Konfigurationstaste für individuelle Einstellungen. Weitere Informationen finden Sie in der Anleitung unten.
Es handelt sich um optionales Zubehör für die Geräte MultiPlus und Quattro,
die standardmäßig direkt am Gerät gesteuert werden.
Es entspricht dem Gerät Digitales Multifunktionspanel 200/200A, jedoch mit anderem Design und Befestigung:
Enthalten ist ein Montagerahmen, der die Montage des Panels sowohl von vorne als auch von hinten ermöglicht.
Die Befestigung erfolgt ohne sichtbare Schrauben am Panel. Das Panel besteht aus Kunststoff und ist dadurch leichter.
Technische Daten
- Versorgungsspannung: 9 bis 70 VDC
- Versorgungsstrom im Standby-Modus: <5 mA (12 V, 24 V)
- Versorgungsstrom im aktiven Modus: <30 mA (12 V) und <15 mA (24 V)
- Betriebstemperaturbereich: 0 bis 50 °C
- Abmessungen: 65 x 120 x 55 mm
- Reingewicht: 120 g
- Gerätegehäuse: aus Aluminium
