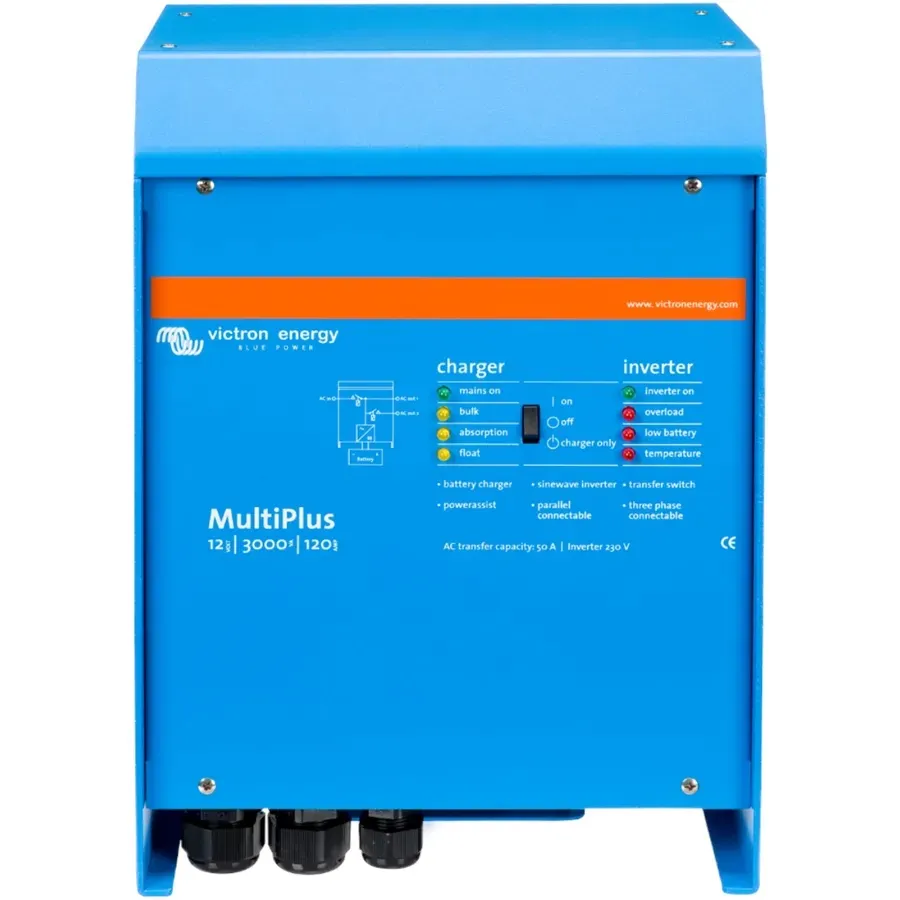

Wechselrichter / Ladegerät Victron Energy MultiPlus 12V/3000VA/120A-50A
Wechselrichter / Ladegerät Victron Energy MultiPlus 12V/3000VA/120A-50A
Wechselrichter / Ladegerät Victron Energy MultiPlus 12V/3000VA/120A-50A
MultiPlus, wie sein Name schon verrät, ist eine Kombination aus Wechselrichter und Ladegerät in einem eleganten Gerät. Seine Funktionen umfassen einen reinen Sinus-Wechselrichter, adaptives Laden, PowerAssist-Technologie und weitere Elemente zur Integration in verschiedene Systeme.
Ein AC-Eingang
MultiPlus ist mit einem AC-Eingang ausgestattet, um das Stromnetz oder beispielsweise einen Generator anzuschließen. Wenn zwei AC-Eingänge benötigt werden, muss die Quattro-Einheit gewählt werden.
Zwei AC-Ausgänge
MultiPlus verfügt über zwei AC-Ausgänge. Der Hauptausgang AC1 gewährleistet eine unterbrechungsfreie Stromversorgung. Im UPS-Modus übernimmt MultiPlus die Versorgung der angeschlossenen Verbraucher (in weniger als 20 Millisekunden) bei einem Ausfall des Netzes oder Generators. Der zweite Ausgang ist nur aktiv, wenn ein AC-Eingang verfügbar ist (Netz/Generator). Lasten, die die Batterien schnell entladen würden – z. B. ein Wasserboiler – können an diesen Ausgang angeschlossen werden und werden ausschließlich aus der AC-Quelle versorgt (zweiter Ausgang verfügbar bei Modellen ab 3 kVA).
Vier Ladephasen mit adaptivem Ladegerät
Der Hauptausgang bietet leistungsstarkes Laden der Batterien mit einem adaptiven Ladesystem. Die Software steuert einen dreistufigen automatischen Ladeprozess, der dem aktuellen Zustand der Batterie entspricht, und ergänzt eine vierte Phase – die Erhaltungsladung. Zusätzlich kann MultiPlus eine zweite Batterie über einen unabhängigen Ladeausgang laden, der beispielsweise für die Starterbatterie eines Generators vorgesehen ist. MultiPlus ist für das Laden aller Arten von Blei-, Alkaline- und Lithium-Batterien ausgelegt.
Nahezu unbegrenzte Leistung durch Parallelbetrieb
Bis zu 6 MultiPlus-Einheiten können parallel betrieben werden, um höhere Leistung zu erzielen.
Dreiphasenbetrieb
Drei Einheiten desselben Typs können für den Dreiphasenbetrieb konfiguriert werden. Aber das ist nicht alles: Bis zu 6 Sets von jeweils drei Einheiten können parallel verbunden werden, um eine Leistung von bis zu 75 kW / 90 kVA und eine Ladekapazität von 2000 A zu erreichen.
Einzigartige Eigenschaften der PowerAssist-Funktion
MultiPlus verhindert eine Überlastung einer leistungsschwachen AC-Quelle, z. B. eines strombegrenzten Netzanschlusses. Bei Überlastung des AC-Eingangsstroms wird zunächst der Ladestrom zur Batterie automatisch reduziert. Anschließend wird der Ausgangsstrom durch Strom aus der Batterie verstärkt.
Solarenergie
AC-Strom kann auch bei Netzausfall verfügbar sein. MultiPlus kann sowohl in Off-Grid-Systemen als auch in netzgekoppelten Photovoltaiksystemen eingesetzt werden. MultiPlus verfügt nicht über einen direkten PV-Eingang, ist jedoch für die Zusammenarbeit mit MPPT-Reglern (DC-Coupling-Systeme) oder Netzwechselrichtern (AC-Coupling-Systeme) vorgesehen.
- Bei einer eigenständigen Installation, z. B. UPS, kann die Einstellung innerhalb weniger Minuten über DIP-Schalter vorgenommen werden.
- Parallele und dreiphasige Anwendungen können mit der Software VE.Bus Quick Configure und VE.Bus System Configurator konfiguriert werden.
- Off-Grid- und hybride PV-Installationen für den Eigenverbrauch, die Netzwechselrichter oder MPPT-Solarladegeräte beinhalten, können mit dem Assistenten (spezialisierte Software für bestimmte Anwendungen) konfiguriert werden.
- Die Konfigurationssoftware kann kostenlos unter folgendem Link heruntergeladen werden (VE.Configure 3): https://www.victronenergy.com/support-and-downloads/software. Für diese Software benötigen Sie das PC-Kommunikationsinterface MK3-USB.
Systemkonfiguration
Fernüberwachung und Systemkonfiguration
Überwachen und steuern Sie Ihr System lokal (LAN) oder weltweit über das Internet mit der kostenlosen VRM-App und dem kostenlosen VRM-Portal: https://vrm.victronenergy.com/landingpage Der Zugriff ist über Telefon, Tablet, Laptop oder PC für verschiedene Betriebssysteme möglich. Es gibt keine Einschränkungen beim Steuerungsumfang – mit einem der folgenden Bedienfelder haben Sie weltweit Zugriff auf Monitoring und Konfiguration Ihres Systems.
MultiPlus bietet viele Betriebsvarianten und wir sind in der Lage, Lösungen für unterschiedliche Benutzeranforderungen bereitzustellen. Nachfolgend führen wir zur Veranschaulichung die häufigsten Betriebsmodi auf:
ESS-Modus – Energy Storage System
Dieser Modus ist ausschließlich für Photovoltaik-Installationen mit verfügbarer Stromnetzversorgung (DS) vorgesehen, mit dem Ziel, die erzeugte Solarenergie maximal zu nutzen – in Kombination mit dem normalen Netz – und überschüssige Energie in Batterien zu speichern.
Ein ausführliches Handbuch zum ESS-System finden Sie unter folgendem Link: https://www.victronenergy.com/live/ess:design-installation-manual
Beispiele für die Konfiguration von ESS-Systemen:

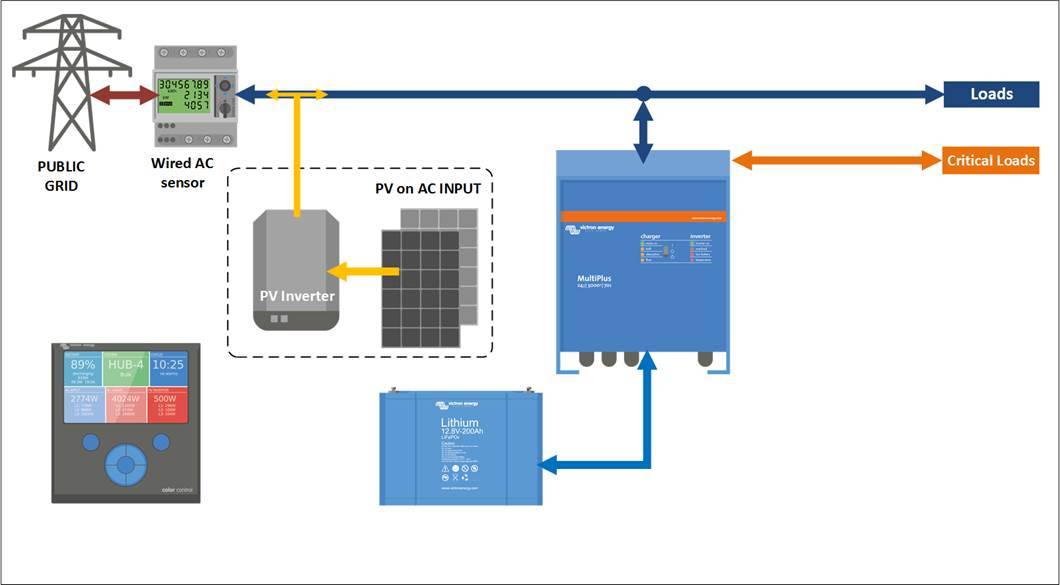

1. Klassisches Netzkraftwerk mit Energiespeicherung
Sobald der Zähler eine Einspeisung ins Stromnetz (DS) registriert, beginnt das ESS-System, überschüssige Energie in die Batterie zu speichern. Wenn der Netz-Zähler einen Energiebezug aus dem Stromnetz feststellt, liefert das ESS-System Energie aus der Batterie an die Last. Im Falle eines Netzausfalls arbeitet die Photovoltaik nicht, und kritische Verbraucher (im Schema „Critical Loads“) werden aus dem AC-Ausgang der MultiPlus/Quattro-Einheit versorgt – dadurch wird sichergestellt, dass die Batterie nur die prioritären Verbraucher entlädt, während nicht-prioritäre getrennt werden.

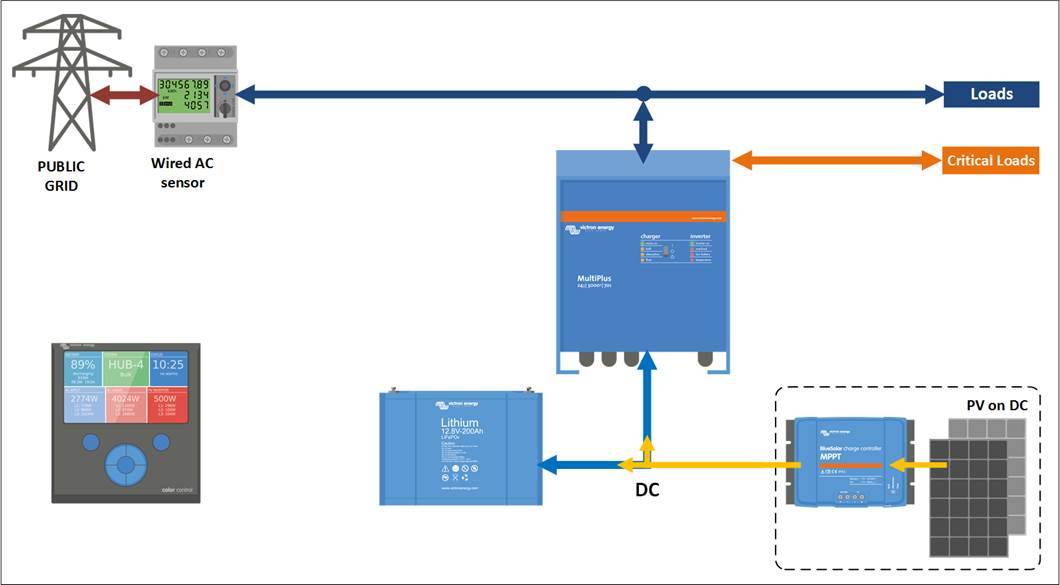

2. Energie aus PV-Modulen wird durch einen MPPT-Solarregler verarbeitet
Diese Lösung eignet sich insbesondere für kleinere Installationen und bietet den Vorteil einer höheren Effizienz – die DC-Energie aus den PV-Modulen wird direkt in die DC-Batterie gespeichert. Im Vergleich zum vorherigen Beispiel wird eine höhere Effizienz erreicht, da der DC-Strom nicht erst über einen Netzwechselrichter in AC umgewandelt und anschließend wieder von AC auf DC für die Batteriespeicherung zurückgeführt werden muss – was Verluste von 20–30 % verursacht. Im Falle eines Netzausfalls (Blackout) werden erneut nur die kritischen Verbraucher versorgt, jedoch bleibt das PV-System voll funktionsfähig und arbeitet vollständig im Insel-/Autonomiebetrieb.

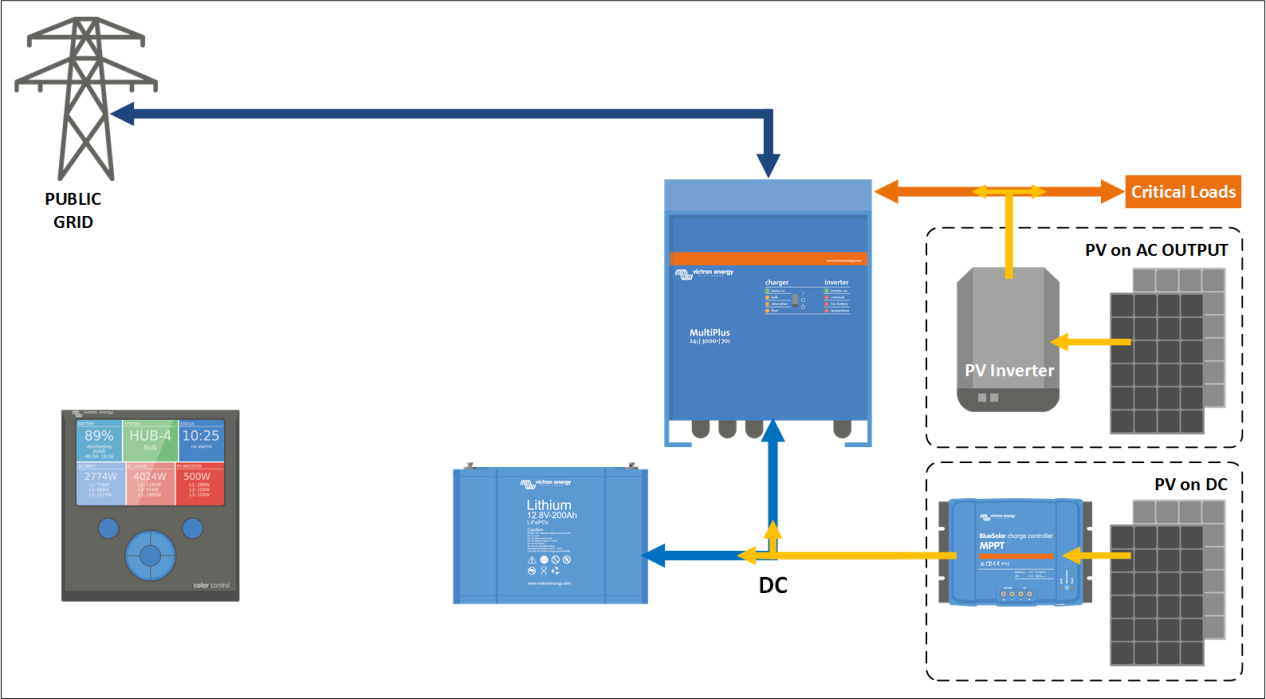

3. Variante ohne Netz-Zähler
Auch hier ist eine Kombination mit einem Netzwechselrichter und einem MPPT-Solarregler möglich.

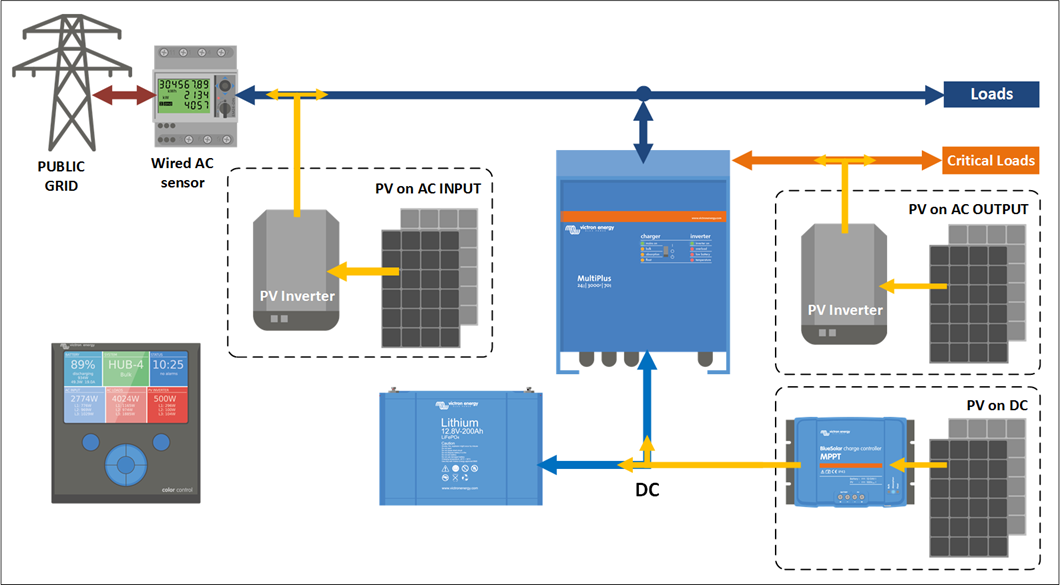

4. Das ESS-System kann auch auf diese Weise arbeiten und ermöglicht die gleichzeitige Kombination aller drei PV-Quellen.

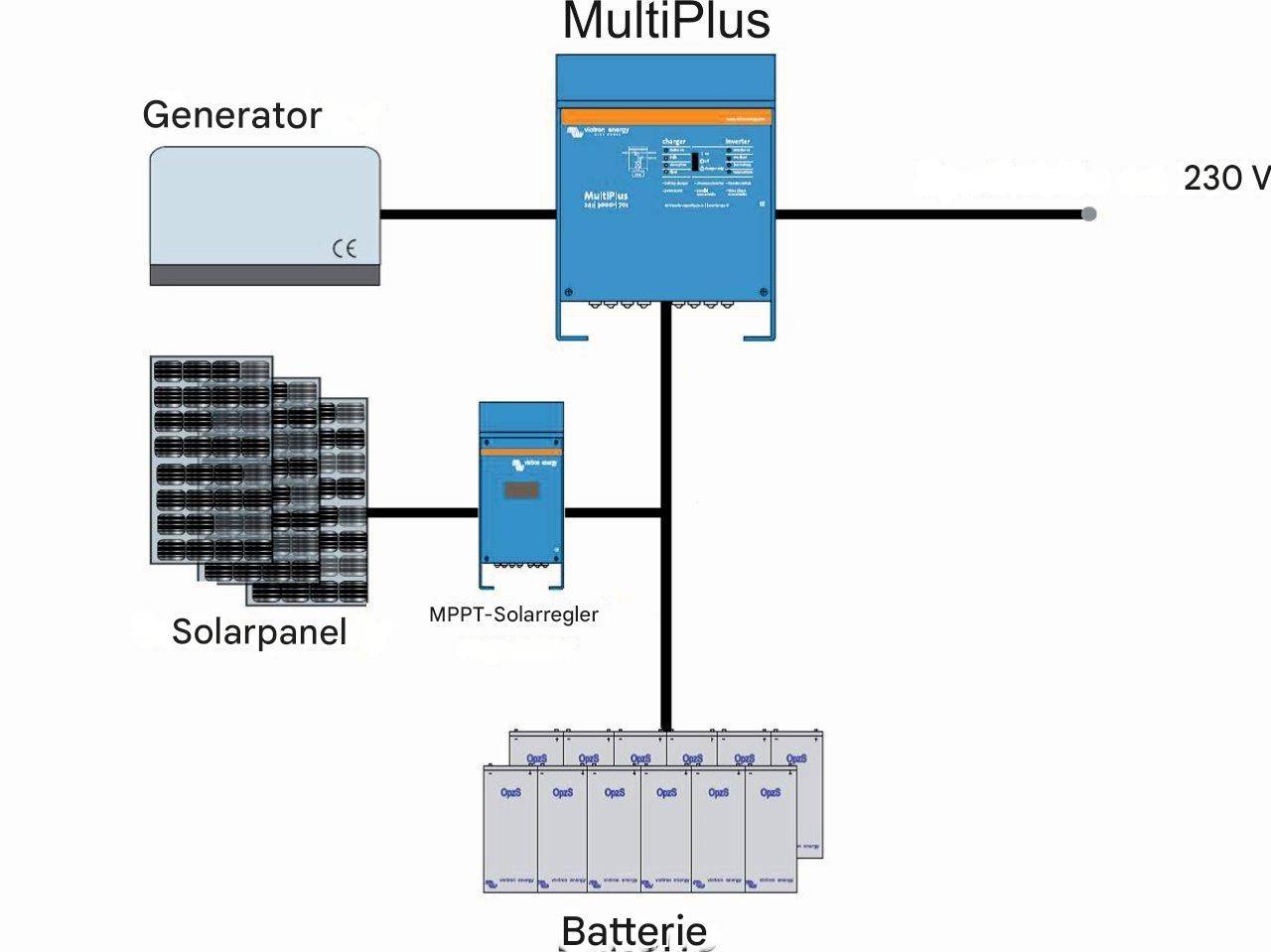

Inselbetrieb – OFF-GRID-Modus für Standorte ohne Netzanschluss
MultiPlus/Quattro ist mit der Batterie verbunden und liefert über den AC1-Ausgang Energie an die Verbraucher. Am AC-Eingang kann ein Generator angeschlossen werden, der entweder automatisch auf Anforderung des Wechselrichters oder manuell gestartet werden kann. Nach dem Start des Generators versorgt die Einheit die AC-Ausgänge 1 und 2 und lädt gleichzeitig die Batterien zusammen mit den Solarmodulen. Nach dem Abschalten des Generators wird die Energie wieder aus den Batterien/Solarmodulen bereitgestellt. Die Einheit verfügt über zwei Lastausgänge – der erste Ausgang ist immer aktiv, der zweite Ausgang nur, wenn der Generator läuft.

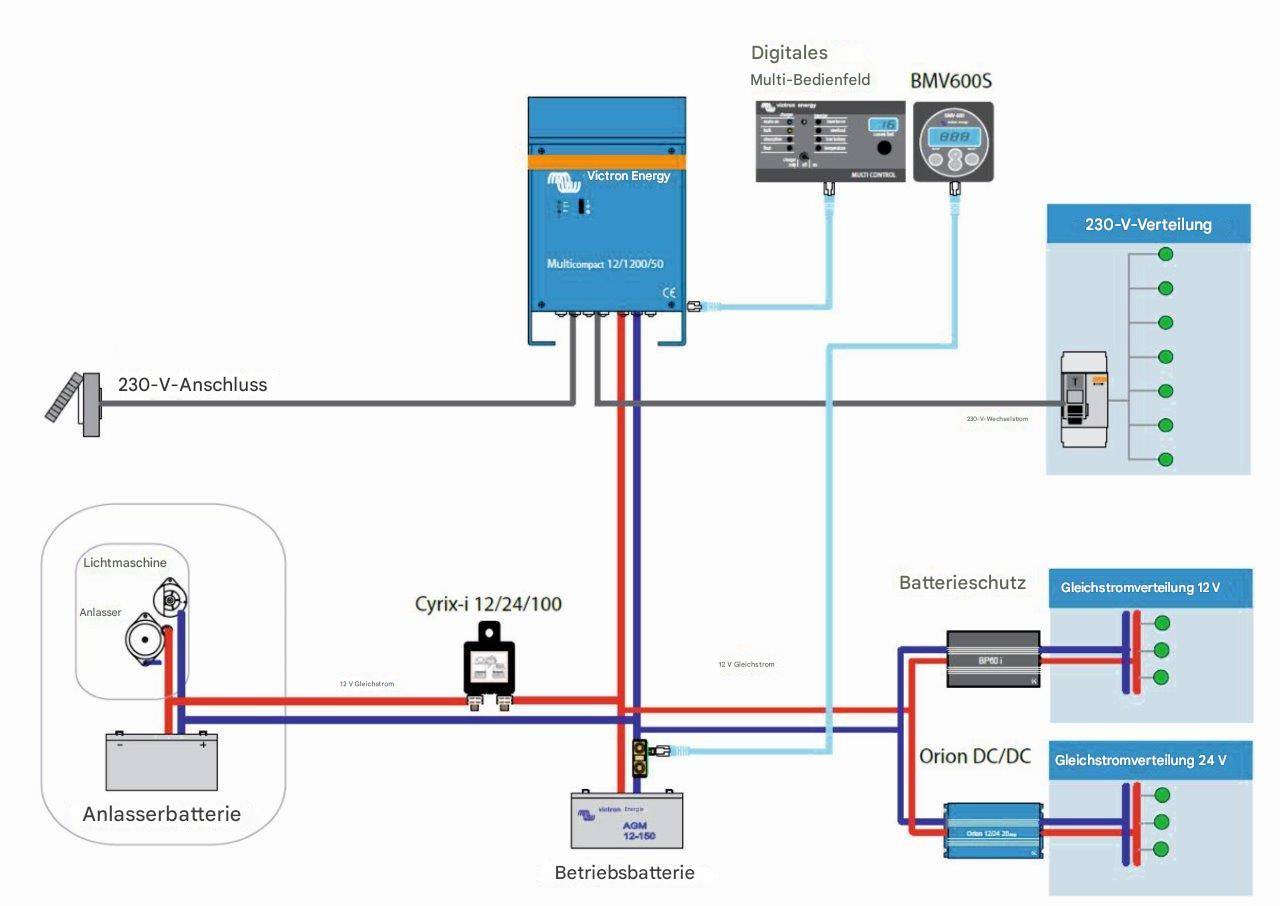

Modus für mobile Anwendungen – Wohnmobile, Militärfahrzeuge, Krankenwagen
Jednotka MultiPlus zajišťuje komplexní řešení dodávky energie na palubě. Po připojení k elektrické přípojce, například v garáži, jednotka MultiPlus odebírá energii pro napájení spotřebičů a zároveň nabíjí baterii. Po odpojení od přípojky je energie dodávána z baterie.

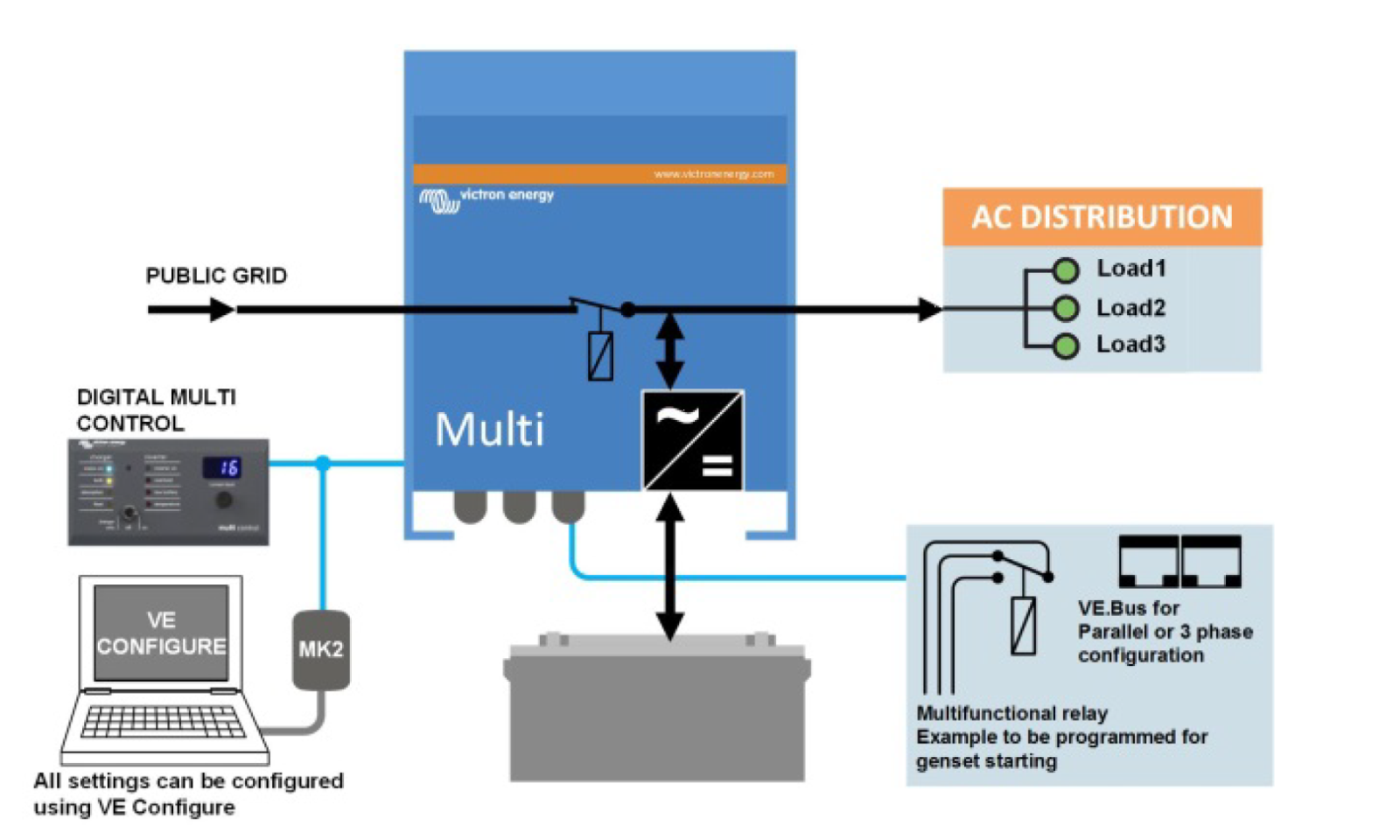

UPS-Modus
Sehr beliebter grundlegender UPS-Modus. Bei einem Stromnetzausfall beginnt MultiPlus sofort, die abgesicherten Verbraucher aus der Batterie zu versorgen. Nach Wiederherstellung der Netzversorgung schaltet das System wieder auf Netzstrom um und führt automatisch eine vollständige Batterieladung durch, um für den nächsten möglichen Ausfall vorbereitet zu sein. Alles erfolgt schnell und ohne Unterbrechung der Stromversorgung der Verbraucher.
| Hersteller | Victron Energy |
