Unterbrechungsfreie Wechselstromversorgung / AC / (USV-Funktion)

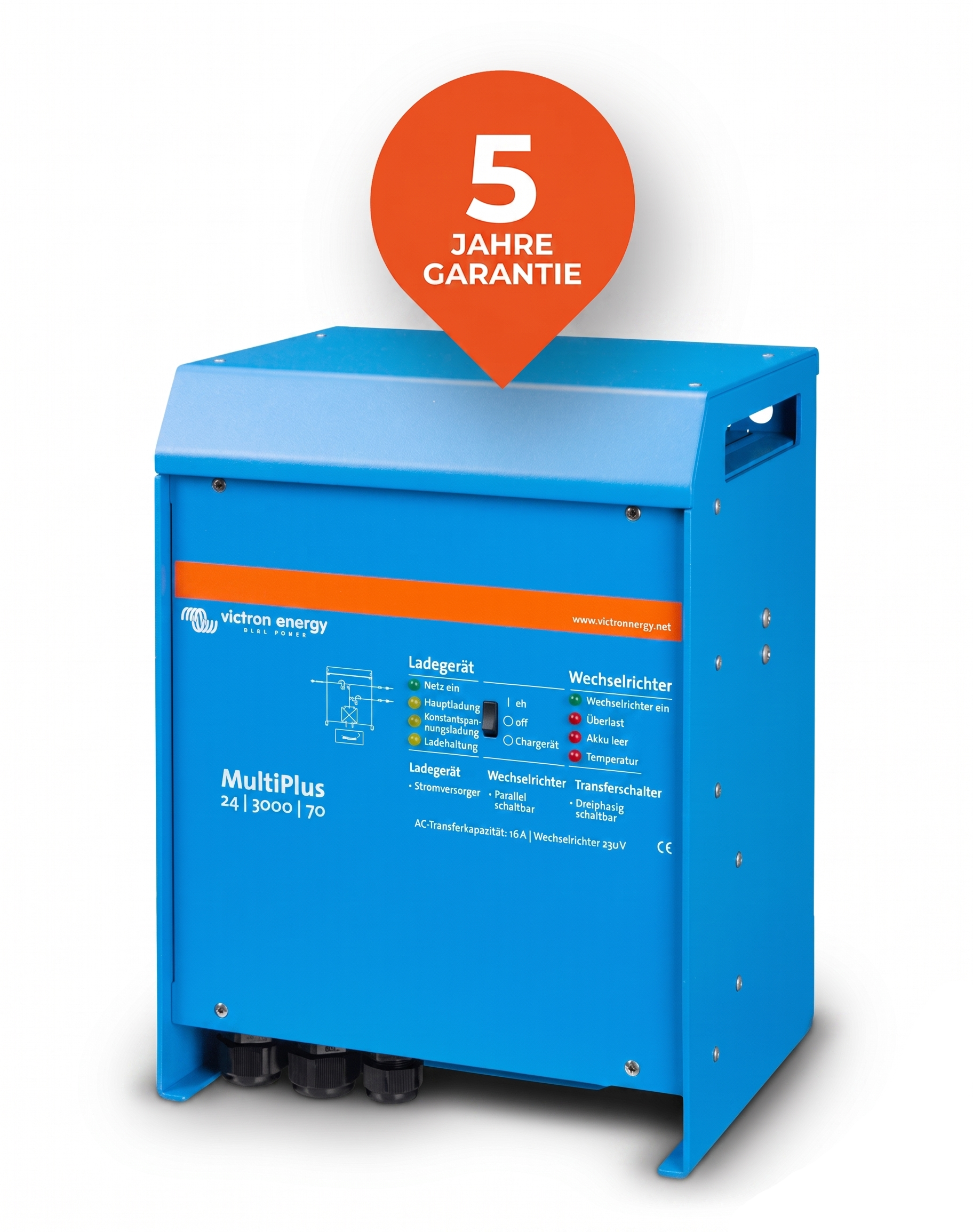

Bei einem Ausfall oder einer Störung des Versorgungsnetzes oder beim Trennen der lokalen Stromversorgung bzw. des Notstromgenerators wird der Wechselrichter MultiPlus automatisch aktiviert und übernimmt sofort die Energieversorgung der angeschlossenen Last. Dies geschieht so schnell / weniger als 20 ms. /, dass Computer oder andere elektronische Geräte ohne Unterbrechung weiterlaufen.

Praktisch unbegrenzte Stromversorgung dank Parallelschaltung

Bis zu 6 Wechselrichter der MultiPlus-Serie können parallel betrieben werden und damit die gelieferte Leistung erheblich steigern. Dies gelingt allein durch die Verbindung mit einem RJ45 UTP-Kabel (siehe Zubehör) und einer einfachen Neukonfiguration der Wechselrichter (kann vom Endnutzer durchgeführt werden). Auch eine Dreiphasenschaltung ist möglich.

Bitte lesen Sie das Datenblatt und die Bedienungsanleitung sorgfältig durch, um zu wissen, welche Wechselrichtermodelle und auf welche Weise diese parallel und dreiphasig verbunden werden können.

Intelligentes 4-stufiges Laden

MultiPlus verfügt über ein integriertes intelligentes Ladegerät, das die modernsten Standards und Anforderungen für ein schnelles und sicheres Laden von Pufferbatterien erfüllt. Die Ladekennlinien können über Mikroschalter angepasst werden, sodass das Ladegerät individuell auf jeden angeschlossenen Batterietyp abgestimmt werden kann.

Inselbetrieb - OFF-GRID für Standorte ohne Netzanschluss

MultiPlus ist an die Batterie angeschlossen und versorgt über den AC1-Ausgang die Verbraucher. An den AC-Eingang kann ein Generator angeschlossen werden, der auf Anforderung von MultiPlus automatisch oder manuell gestartet werden kann.

Sobald der Generator startet, versorgt MultiPlus die AC-Ausgänge 1 und 2 und lädt gleichzeitig die Batterie gemeinsam mit den Solarmodulen. Sobald der Generator abschaltet, wird die Energie wieder aus der Batterie / den Solarmodulen geliefert. Das Gerät verfügt über zwei Lastausgänge – der erste Ausgang ist dauerhaft aktiv, der zweite nur bei laufendem Generator.

Hybridbetrieb HUB1

Dieser Modus ist ausschließlich für Anlagen mit verfügbarem Verteilnetz (VN) und dort geeignet, wo eine maximale Nutzung der erzeugten Solarenergie in Kombination mit dem üblichen Netz gefordert wird. Die Energie aus den Modulen wird vom MPPT-Regler verarbeitet, Energie aus dem Netz wird nur bei Überlastung des Wechselrichters oder bei unzureichender Solarenergie genutzt.

Das System kann je nach Einstellung mit oder ohne Einspeisung überschüssiger Energie ins Verteilnetz betrieben werden. Der Vorteil dieser robusten Lösung ist die 100%ige Funktion auch bei einem Blackout sowie geringe Verluste (das Primärsystem nutzt ausschließlich DC-Strom). Empfohlen für alle Neuinstallationen.

Hybridbetrieb HUB2

Dieser Modus ist ausschließlich für Anlagen mit verfügbarem Verteilnetz und dort geeignet, wo eine maximale Nutzung der erzeugten Solarenergie gefordert wird.

Im Unterschied zum System HUB1 wird die Energie aus den Modulen von einem Netzwechselrichter verarbeitet. Energie aus dem Verteilnetz wird nur bei Überlastung des Wechselrichters oder bei unzureichender Solarenergie genutzt. Das System kann mit oder ohne Einspeisung überschüssiger Energie ins Netz betrieben werden. Da es eine große Auswahl an verschiedenen Netzwechselrichter-Herstellern gibt, ist die Funktion bei einem Blackout nicht 100% garantiert, da der Netzwechselrichter nicht immer mit der MultiPlus-Einheit kommunizieren kann.

Hybridbetrieb HUB4

Dieser Modus ist ausschließlich für Anlagen mit verfügbarem Verteilnetz geeignet, insbesondere zur Erweiterung bestehender netzgekoppelter PV-Anlagen um Batteriespeicher. Wenn das HUB4-System einen Überschuss an Solarenergie erkennt, speichert es diesen in den Batterien; erkennt es einen Energiemangel, gibt es die gespeicherte Energie aus den Batterien ab.

Das System muss mit der Möglichkeit zur Einspeisung überschüssiger Energie ins Verteilnetz betrieben werden. Bei einem Blackout ist die PV-Anlage nicht funktionsfähig, und MultiPlus versorgt nur kritische Verbraucher bis zur vollständigen Entladung der Batterie. Der Vorteil des HUB4-Systems besteht darin, dass die Leistung der MultiPlus-Einheit und die Batteriekapazität völlig unabhängig von der Größe der PV-Anlage sind.

Modus für mobile Anwendungen – Wohnmobile, Militärfahrzeuge, Rettungswagen

Die MultiPlus-Einheit sorgt für eine umfassende Energieversorgungslösung an Bord. Sobald eine Verbindung zu einem Stromanschluss hergestellt wird, z. B. in einer Garage, bezieht die MultiPlus-Einheit Energie zur Versorgung der Verbraucher und lädt gleichzeitig die Batterie. Sobald die Verbindung zum Stromanschluss getrennt wird, wird die Energie aus der Batterie geliefert.

Technische Daten

• Spannung: 48V DC
• Ladestroms max.: 35A
• Abmessungen: 362 x 258 x 218 mm
• Gewicht: 18kg
• Versorgungsspannung: 230V AC
• Leistung: 2400W
• Spitzenleistung: 600W, mit PowerAssist-Funktion bis zu 1400W
• Leerlaufverbrauch:12W
