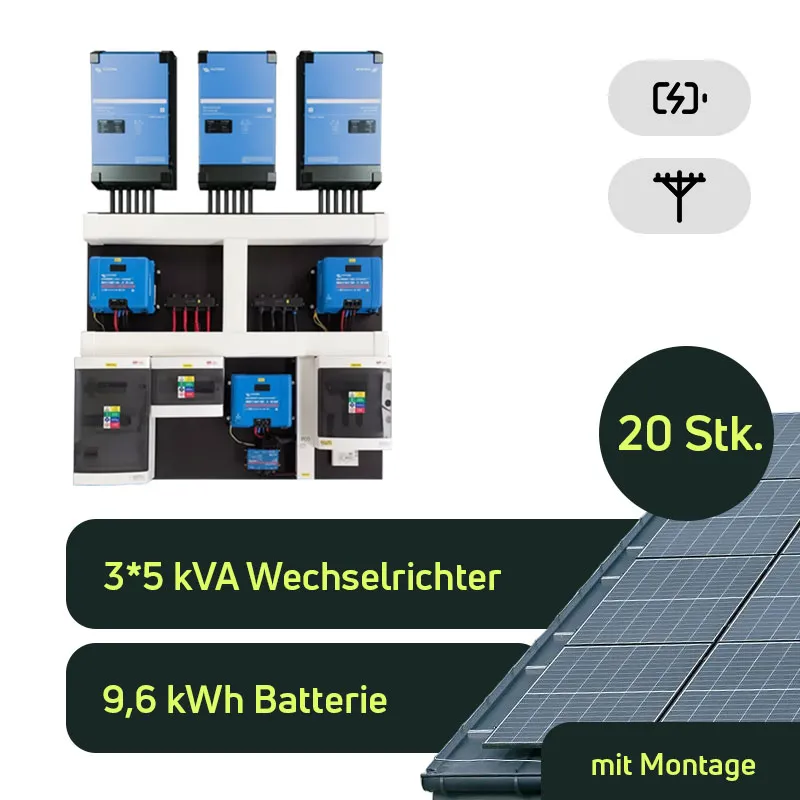

Hybrid Victron Energy 10 kWp 9,6 kWh 3-Phasen-Schlüsselfertiges System
Hybrid Victron Energy 10 kWp 9,6 kWh 3-Phasen-Schlüsselfertiges System
3-Phasen Victron Energy Hybrid-System mit 10 kWp Leistung und 9,6 kWh Speicherkapazität
Dieses erstklassige 3-Phasen-Komplettsystem basiert auf der weltweit geschätzten Technologie von Victron Energy. Die hocheffizienten AIKO Neostar 2S Module mit innovativer ABC-Zelltechnologie liefern maximale Solarerträge in elegantem Full-Black-Design. Das Herzstück bilden drei MultiPlus-II Wechselrichter, die im Verbund eine leistungsstarke Drehstromversorgung sicherstellen. Gemeinsam mit den Pylontech US5000 LiFePO4-Speichern, die für eine saubere und sichere Installation in einem speziellen Batterierack untergebracht sind, wird eine unterbrechungsfreie Stromversorgung (USV) auf allen Phasen garantiert. Dank des Cerbo GX Kommunikationszentrums behalten Sie via VRM-Portal von überall die volle Kontrolle über Ihre Energieflüsse.
Unabhängigkeit bei Tag & Nacht
Schutz vor steigenden Strompreisen
Premium-Design für Ihr Dach
Sichere Versorgung für Ihr Zuhause
Vorteile unseres Angebots
- Transparente Preise: Faire und nachvollziehbare Kalkulation ohne versteckte Kosten.
- Fachmännische Beratung: Kompetente Unterstützung vor dem Kauf jedes Systems.
- Vorkonfigurierte Systeme: Optimal abgestimmte Komponenten für eine schnelle Inbetriebnahme.
- Lebenslanger Support: Betreuung durch unser Beratungs-, Service- und Technikteam.
- 4000+ gelieferte Kraftwerke: Langjährige Expertise in der Umsetzung von PV-Projekten.
- Team von 100+ Profis: Ein starkes Netzwerk aus Experten für Planung und Technik.
Vorteile eines Hybrid-Systems
- Ersatzstrom-Funktion: Sicherheit bei Netzausfällen (Blackout-Schutz für kritische Verbraucher).
- Online-Monitoring: Volle Kontrolle und Fernwartung in Echtzeit via Smartphone-App.
- Optimale Wirtschaftlichkeit: Schnelle Amortisation durch hohen Eigenverbrauch.
- Maximale Unabhängigkeit: Nutzen Sie Ihren Solarstrom auch nachts dank des Batteriespeichers.
Funktionsprinzip des Hybridsystems
Das System besteht aus vier wesentlichen Komponenten: PV-Modulen, einem Laderegler (in den Wechselrichter integriert), einem Batteriespeicher und einem Wechselrichter.
- Die PV-Module sorgen für die Energieerzeugung.
- Der Laderegler gewährleistet die maximale Nutzung der von den PV-Modulen gelieferten Energie, die er nach der Spannungsanpassung an den Batteriespeicher weiterleitet.
- Der Batteriespeicher sorgt für die Speicherung der Energie und die damit verbundene Autarkie im Falle eines Stromausfalls (Netzausfalls).
- Der Wechselrichter nutzt die Energie aus dem Batteriespeicher, den PV-Modulen und dem Verteilernetz äußerst effizient, sodass der Strombezug aus dem öffentlichen Netz auf ein Minimum reduziert wird, ohne die Nutzung Ihrer Haushaltsgeräte einzuschränken.
Das gesamte System basiert auf einem einfachen Prinzip: In erster Linie wird versucht, Ihren Strombedarf im Haushalt zu decken, während die verbleibende, ungenutzte Energie gleichzeitig in den Batteriespeicher fließt.
Wenn das System den Batteriespeicher vollständig geladen hat, Ihr Haushaltsverbrauch gedeckt ist und weiterhin mehr Energie produziert wird, kann dieser Überschuss über den dafür vorgesehenen Ausgang des Wechselrichters an einen ohmschen Verbraucher (z. B. einen Elektroboiler / Warmwasserspeicher) geleitet werden. Bei einem entsprechenden Einspeisevertrag mit dem Netzbetreiber kann diese überschüssige Energie auch direkt in das öffentliche Netz eingespeist werden.
Nachts, wenn die PV-Module keine Energie mehr produzieren, bezieht Ihr Haushalt die gespeicherte Energie ganz bequem aus dem Batteriespeicher.
Durchschnittlicher Tagesertrag
im Jänner: ca. 15,7 kWh / Tag
im Mai: ca. 43,7 kWh / Tag
im Juli: ca. 47 kWh / Tag
im September: ca. 38,7 kWh / Tag
im Dezember: ca. 13,8 kWh / Tag
Über das gesamte Jahr hinweg kann das System bis zu 12 MWh Strom erzeugen.
Der berechnete Ertrag basiert auf folgenden Annahmen:
Südausrichtung / verschattungsfrei / 35° Neigungswinkel
Der Gesamtertrag ist stark von Ihrem genauen Standort abhängig. Für eine präzise Berechnung nutzen Sie bitte das offizielle Tool der EU: Photovoltaic Geographical Information System (PVGIS)
Durchschnittlicher monatlicher Ertrag in kWh
Was kann dieses System mit Strom versorgen?
Das leistungsstärkste System, das Ihren Haushalt in keiner Weise einschränkt.
60W Notebook
8h täglich
8h aus der Batterie
25W LED-Lampe
6h täglich
6h aus der Batterie
15W Ladegerät
6h täglich
6h aus der Batterie
100W LED-TV
8h täglich
4h aus der Batterie
1kW Kühlschrank
24h täglich
24h aus der Batterie
2kW Mikrowelle
20min täglich
20min aus der Batterie
20W WLAN-Router
24h täglich
24h aus der Batterie
2000W Waschmaschine
3h täglich
3h aus der Batterie
600W Pumpe
4h täglich
1h aus der Batterie
1500W Kaffeemaschine
20min täglich
1800W Wasserkocher
10min täglich
10min aus der Batterie
1kW Staubsauger
30min täglich
30min aus der Batterie
60W Ventilator
8h täglich
1800W Geschirrspüler
1h täglich
1h aus der Batterie
1500W Boiler 150l
4h täglich
3h aus der Batterie
1100W Klimaanlage
6h täglich
Verbaute Hauptkomponenten
Victron Energy Multiplus-II 48V 5000VA Hybrid-Wechselrichter/Ladegerät
Der MultiPlus-II 5000VA ist das intelligente Herzstück des Systems und kombiniert einen Sinus-Wechselrichter mit einem fortschrittlichen Batterielader. Er verfügt über eine echte USV-Funktion, die bei Netzausfall in weniger als 20 ms umschaltet. Dank der PowerAssist-Technologie werden Lastspitzen effektiv aus der Batterie gepuffert, um den Netzanschluss oder Generator zu entlasten.
- Unterbrechungsfreie Stromversorgung (USV) schützt sensible Elektronik.
- Dauerleistung von 4000 W bei einer Spitzenleistung von bis zu 9000 W.
- Hocheffizienter Betrieb mit einem maximalen Wirkungsgrad von 96 %.
Victron SmartSolar MPPT 250/100-Tr VE.Can Laderegler
Dieser ultraschnelle MPPT-Laderegler sorgt dafür, dass die Solarenergie Ihrer AIKO-Paneele mit maximaler Effizienz in die Batterie fließt. Der intelligente Algorithmus optimiert die Energieernte auch bei wechselhafter Bewölkung um bis zu 30 % gegenüber Standardreglern. Mit einem Wirkungsgrad von 99 % arbeitet das lüfterlose Gerät nahezu verlustfrei.
- Maximaler Ladestrom von 100 A für effizientes Aufladen des Batteriespeichers.
- Integrierter Schutz vor PV-Kurzschluss, PV-Verpolung und Übertemperatur.
- Bluetooth Smart integriert zur kabellosen Überwachung via VictronConnect App sowie VE.Can- und VE.Direct-Schnittstellen für die Anbindung an das Cerbo GX.
Victron Energy Cerbo GX MKII Kommunikationszentrum
Das Cerbo GX MKII fungiert als Gehirn der gesamten Anlage und sorgt für das perfekte Zusammenspiel aller Victron-Komponenten. Über das kostenlose VRM-Portal (Victron Remote Management) können Sie Ihr System weltweit in Echtzeit überwachen a steuern. Die MKII-Version bietet optimierte Konnektivität für eine präzise Energieüberwachung.
- Zentrale Steuerung a Überwachung des gesamten Hybrid-Systems.
- Einfacher Zugriff via WLAN, LAN oder Bluetooth.
- Maximale Transparenz über Erträge, Verbräuche a Batteriestatus.
LiFePO4-Batterie Pylontech US5000 48V 4,8kWh
Die Pylontech US5000 ist ein langlebiger Stromspeicher basierend auf sicherer Lithium-Eisenphosphat-Technologie. Mit einer Kapazität von 4,8 kWh a einer nutzbaren Entladetiefe von 95 % bietet sie eine zuverlässige Energiereserve. Das integrierte Batterie-Management-System (BMS) schützt jede Zelle vor Überlastung und Temperaturfehlern.
- Extrem zyklenfest mit über 6.000 Ladezyklen.
- Lange Lebensdauer von über 15 Jahren.
- Kompaktes, modulares Design pre einfache Systemerweiterungen.
Solarmodul monokristallin AIKO 500Wp Neostar 2S ganz in schwarz
Das AIKO Neostar 2S (Second Generation) setzt auf die innovative ABC-Zelltechnologie pre maximale Leistung auf begrenzter Fläche. Mit einem Modulwirkungsgrad von 22,6 % a einem komplett schwarzen Design ohne vorderseitige Kontakte bietet es höchste Ästhetik und Ertragskraft. Ein optimiertes Zell-Layout minimiert zudem Verluste bei Teilverschattung.
- N-Type ABC-Technologie pre überlegene Energieausbeute.
- Hervorragender Temperaturkoeffizient von -0,26 % / °C pre stabilen Ertrag bei Hitze.
- Sicherheit durch 30 Jahre lineare Leistungsgarantie.
RACK 22U für Pylontech-Batterien
Dieser auf Maß gefertigte, abschließbare 22U-Rack ist Teil unserer neuesten Generation von Speicherlösungen für Photovoltaik-Hybridsysteme. Er wurde speziell für die sichere Unterbringung und optimale Kühlung von Pylontech-Batteriemodulen entwickelt. Das Gehäuse ist ab Werk mit einer aktiven Belüftung und einem Temperatursensor ausgestattet, um eine maximale Lebensdauer der Batterien zu gewährleisten.
Das Rack ist serienmäßig mit Montageschienen für 5 Batteriemodule ausgestattet. Bei Bedarf können zusätzliche Fachböden für das Rack jederzeit nachbestellt werden.
Im Preis des schlüsselfertigen Systems inkludiert
- 20x PV-Modul AIKO 500Wp Neostar 2S MAH60Mb (Full Black)
- 3x Wechselrichter/Ladegerät Victron MultiPlus-II 48V 5000VA 70-50
- 2x LiFePO4-Batteriespeicher Pylontech US5000 4,8 kWh
- 2x Solarladeregler Victron SmartSolar MPPT 250/100-Tr VE.Can
- 1x Systemüberwachung Victron Cerbo GX MKII
- 1x RACK 22U für Pylontech-Batterien
- 1x Unterkonstruktion für Schrägdach
- 1x Verkabelung und Absicherung auf der AC- und DC-Seite
- 1x Zubehör – Solarkabel, Kommunikationskabel, Sicherungen
- 1x Vor-Ort-Besichtigung vor der Installation
- 1x Montage, Inbetriebnahme und Prüfungen
- 1x Anschluss an das Verteilernetz
- 1x Projektdokumentation und Elektrobefund
*Der Endpreis kann geringfügig abweichen. Dies ist abhängig von Ihrem Standort, der Dachart, der Anlagenplatzierung, dem vom Netzbetreiber vorgeschriebenen Zubehör usw.
Technische Daten
Victron MultiPlus-II 48/5000/70-50
- Kont. Ausgangsleistung bei 25°C: 5.000 VA / 4.000 W
- Spitzenleistung: 9.000 W
- Max. Wirkungsgrad: 96 %
- Eingangsspannungsbereich (DC): 38 – 66 V
- Max. Ladestrom (DC): 70 A
- Transferrelais: 50 A
- Schutzklasse: IP22
- Gewicht: 29 kg
- Abmessungen (H x B x T): 560 x 320 x 141 mm
Victron Cerbo GX MKII
- Versorgungsspannung: 8 – 70 V DC
- VE.Direct Ports: 3x (isoliert)
- VE.Can Ports: 1x (isoliert)
- USB Ports: 3x
- Ethernet / WiFi / Bluetooth: Integriert
Victron SmartSolar MPPT 250/100-Tr VE.Can
- Max. PV-Leerspannung: 250 V
- Max. Ladestrom: 100 A
- Max. Wirkungsgrad: 99 %
- Nenn-PV-Leistung (48V): 5.800 W
- Eigenverbrauch: weniger als 35 mA @ 12 V / 20 mA @ 48 V
- Schutzfunktionen: PV-Verpolung, Ausgangskurzschluss, Übertemperatur
Pylontech US5000
- Nennkapazität: 4.800 Wh / 100 Ah
- Nutzbare Kapazität: 4.560 Wh (95% DoD)
- Nennspannung: 48 V
- Lade-/Entladestrom (Max. Dauer): 100 A
- Zykluslebensdauer: ≥ 6.000 Zyklen
- Gewicht: 39,7 kg
- Abmessungen (B x T x H): 442 x 420 x 161 mm
AIKO Neostar 2S MAH60Mb-500
- Nennleistung (Pmax): 500 W
- Modulwirkungsgrad: 22,6 %
- Zelltyp: N-Type ABC (All Back Contact)
- Spannung bei Pmax (Vmp – NOCT): 35,96 V
- Strom bei Pmax (Imp): 13,02 A
- Temperaturkoeffizient Pmax: -0,26 % / °C
- Max. Systemspannung: 1500 V DC
- Mechanische Belastung: 5400 Pa (Vorderseite) / 2400 Pa (Rückseite)
- Abmessungen: 1.954 x 1.134 x 30 mm
- Gewicht: 24 kg ± 3 %
Batterierack 22U
- Abmessungen (mm): 600 x 600 x 1130 (B x T x H)
- Aktive Belüftung: Ja (integrierter Ventilator)
- Temperatursensor: Ja
Maximale Kapazität / Bestückung:
- 5x Pylontech US5000 (entspricht 24 kWh)
- 7x Pylontech US3000 (entspricht 25,2 kWh)
- 10x Pylontech US2000 (entspricht 24 kWh)
| Anzahl der Phasen | 3 |
| Set geeignet für Jahresverbrauch | 7 bis 12 MWh |
| Hersteller | Ecoprodukt |
| Anzahl der Paneele | 20 |
