Rapid Shutdown ZJBENY BFS-A1 Monitoring RSD, 2 Module
Schnellabschaltung auf Modulebene
Unterstützung für 2 Module (2-in-1)
Intelligentes Echtzeit-Monitoring
Mehrstufiger Sicherheitsschutz
Das ZJBENY BFS-A1 ist ein intelligentes Schnellabschaltgerät (Rapid Shutdown) auf Modulebene, das für den gleichzeitigen Anschluss von 2 Photovoltaikmodulen entwickelt wurde. Neben einem kompromisslosen Brandschutz bietet es ein integriertes Monitoring, wodurch Sie einen sofortigen Überblick über die Leistung und den Status Ihrer Anlage direkt auf der Ebene der einzelnen Module erhalten.
Eigenschaften
- Reduziert im Notfall die Spannung auf dem Dach innerhalb weniger Sekunden auf ein sicheres Niveau. Erfüllt strenge internationale Sicherheitsstandards.
- Ein Gerät bedient zwei Solarmodule gleichzeitig. Dies reduziert die Installationskosten erheblich und spart Zeit bei der Montage.
- Das Gerät ermöglicht die Überwachung des Betriebszustands einzelner Module und eine schnelle Identifizierung von Problemen im PV-Feld.
- Wenn der Hauptschalter ausgeschaltet wird oder das Netz ausfällt, trennt das Gerät automatisch den DC-Strang auf dem Dach.
- Bei Überhitzung aktiviert sich das Gerät automatisch und schaltet die Module ab.
- Das System bietet auch die Möglichkeit einer manuellen Abschaltung über einen Nottaster.

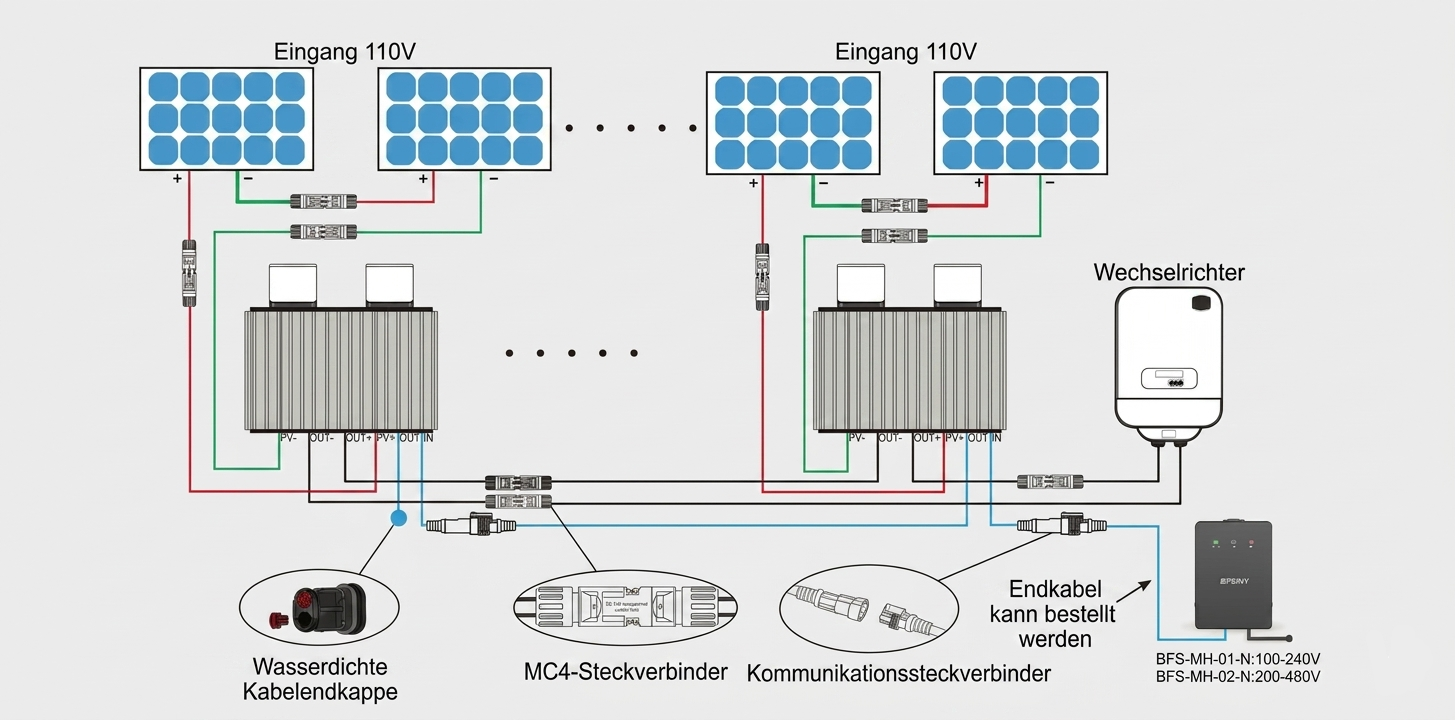

Erforderliches Steuergerät – Monitoring Device
Der Modulabschalter BFS-A1 kann nicht unabhängig betrieben werden – er erfordert die Installation zusammen mit einem der ZJBENY-Überwachungsgeräte, die als Zentraleinheit des gesamten Schnellabschaltsystems dienen. Die Überwachungseinheit überwacht kontinuierlich den Status aller angeschlossenen Modulabschalter und leitet im Notfall oder bei einem Stromausfall automatisch die sichere Abschaltung aller DC-Kreise auf dem Dach ein.
Je nach Spannungsbereich und Installationstyp können Sie aus folgenden Überwachungsgeräten wählen:
Für niedrige Spannungen (100-240V AC)
Wenn Sie mit Standard-Einphasenspannung arbeiten, stehen Ihnen zwei Optionen mit unterschiedlicher Kapazität zur Verfügung. Das Rapid Shutdown ZJBENY BFS-MH-01-N (50) Monitoring Device ist für kleinere Installationen konzipiert und kann bis zu 50 BFS-A1-Einheiten steuern. Das Rapid Shutdown ZJBENY BFS-MH-01-N (100) Monitoring Device eignet sich für größere Installationen und kann bis zu 100 BFS-A1-Einheiten steuern, was Systeme mit bis zu 200 Modulen ermöglicht.
Für hohe Spannungen (200-480V AC)
Für Industrie- und Gemeinschaftsanlagen mit Dreiphasenspannung ist das Rapid Shutdown ZJBENY BFS-MH-01-N (480) Monitoring Device die ideale Wahl. Diese Dreikanal-Version kann bis zu 300 BFS-A1-Einheiten (drei Kanäle zu je 100 Einheiten) steuern, was die größten professionellen Installationen mit einer Kapazität von bis zu 600 Modulen ermöglicht.
Technische Daten
Photovoltaik-Parameter (PV-Eingang)
- Maximale Eingangsspannung: 110 V / 70 V
- Maximaler Eingangsstrom: 20 A / 25 A
- Maximale Leistung: 2200 W / 1750 W
- Länge der PV-Eingangskabel: 180 mm
- Länge der PV-Ausgangskabel: 1800 mm
- Solarsteckverbinder: 1500 V MC4-Steckverbinder
Hilfsstromversorgung (RSD-Steuerung)
- Spannungsbereich: 14 V ~ 28 V
- Maximaler Strom: 15 mA
- Maximale Leistung: 0,2 W
Verkabelung der Hilfsstromversorgung
- Strom-/Signalkabel: 2x 0,823 mm² (18 AWG) Signalkabel + Signalsteckverbinder
- Länge der Stromkabel: 1800 mm
Mechanische Eigenschaften und Beständigkeit
- Schutzart: IP68 (vollständig staubdicht und schützt gegen dauerndes Untertauchen in Wasser)
- Betriebstemperatur: von -40 °C bis +85 °C
- Lagertemperatur: von -40 °C bis +85 °C
- Gehäusematerial: Aluminium
- Abmessungen (B x H x T): 105,7 mm x 104,4 mm x 28,8 mm
- Normenkonformität (Zertifizierung): EN 62109-1:2010, EN 61058-1:2018
