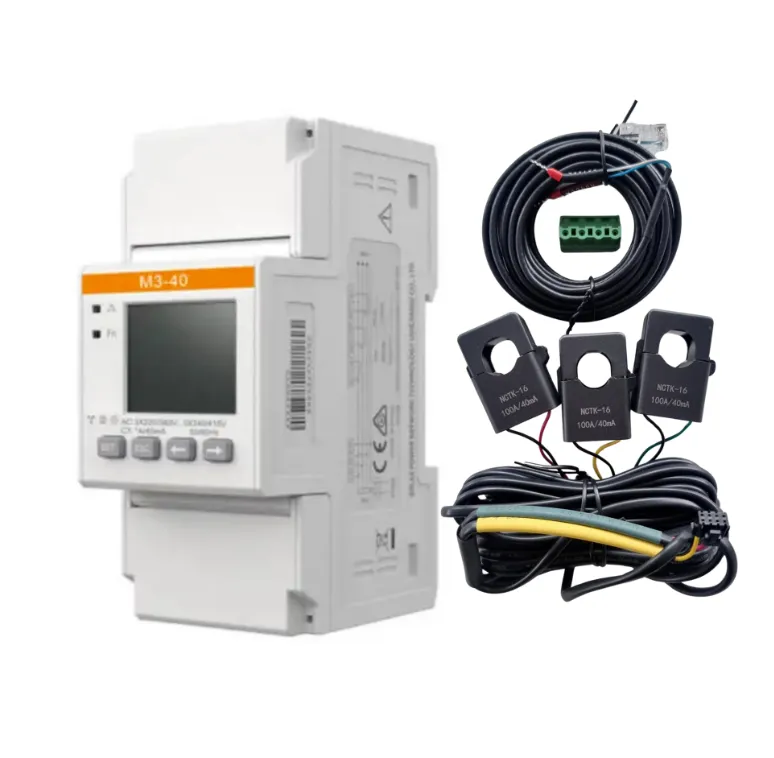

Solax M3-40 dreiphasiger Stromzähler

Wichtigste Merkmale

• Der Zähler misst präzise die dreiphasige Spannung, den Strom, die Wirkleistung und weitere Werte, die für das Management des Photovoltaiksystems erforderlich sind.

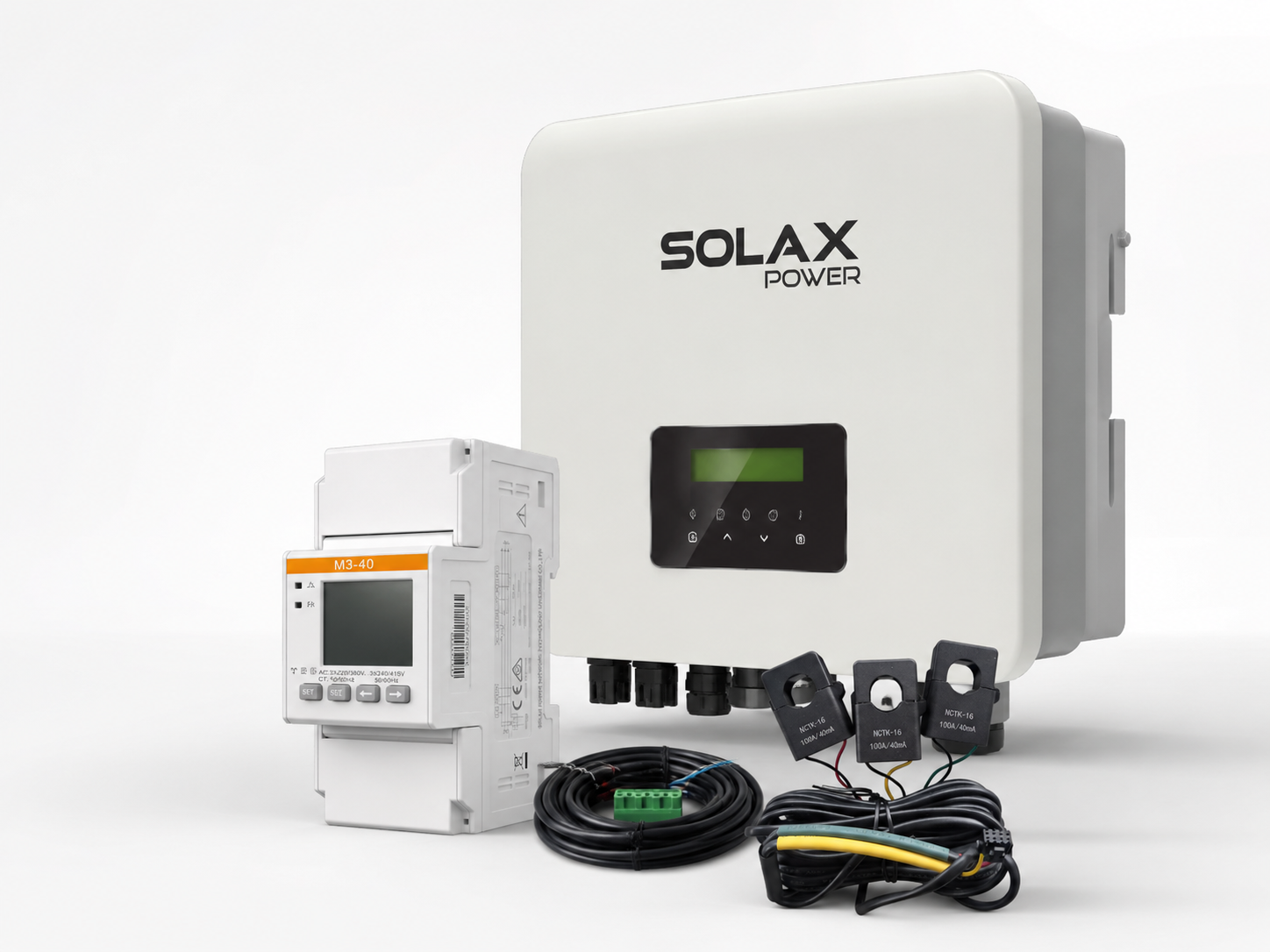

• Er ist kompatibel mit dreiphasigen Hybrid- und On-Grid-Wechselrichtern von SolaX und ermöglicht die Überwachung sowohl des Verbrauchs als auch der in das Stromnetz eingespeisten Energie.
• Die RS485 Modbus RTU-Kommunikation gewährleistet eine zuverlässige Übertragung der gemessenen Daten zwischen Zähler, Wechselrichter und Überwachungssystem.
• Die hohe Aktualisierungsrate von 50 ms ermöglicht eine schnelle Reaktion des Systems und eine präzisere Steuerung des Energieflusses.
• Die intelligente Konfiguration der Phasenfolge und der Richtung der CT-Wandler hilft bei der Erkennung und Behebung bestimmter Probleme, die während der Installation auftreten können.
• Die Möglichkeit der Fernkonfiguration über die SolaX Cloud App vereinfacht die Einrichtung und Verwaltung des Messsystems.
• Die Plug-and-Play-CT-Lösung und die kompakte DIN-Schienen-Bauweise ermöglichen eine einfache und ordentliche Installation im Verteilerkasten.

Technische Daten

Elektrische Parameter und Messparameter

• Netztyp: 3P3W / 3P4W
• Nennspannung: 3 × 220 / 380 V bis 3 × 240 / 415 V
• Betriebsspannungsbereich: 100 ~ 280 V
• Spezifikation des mitgelieferten CT: 100 A / 40 mA
• Frequenzbereich: 45 ~ 65 Hz
• Frequenzmesstoleranz: 0,01 Hz
• Eigenverbrauch des Zählers: <1,5 W

Kommunikations- und Betriebsparameter

• Kommunikationsschnittstelle: RS485 Modbus RTU
• Genauigkeitsklasse für Spannung und Strom: 0,5
• Genauigkeitsklasse für Wirkleistung: 1
• Genauigkeitsklasse für Blindleistung: 2
• Betriebstemperatur: -40 bis 70 °C
• Betriebsfeuchtigkeit: ≤95 % rF, ohne Kondensation
• Schutzart: IP20
• Abmessungen (L × H × T): 45 × 100 × 65,5 mm
• Gewicht: 0,15 kg
