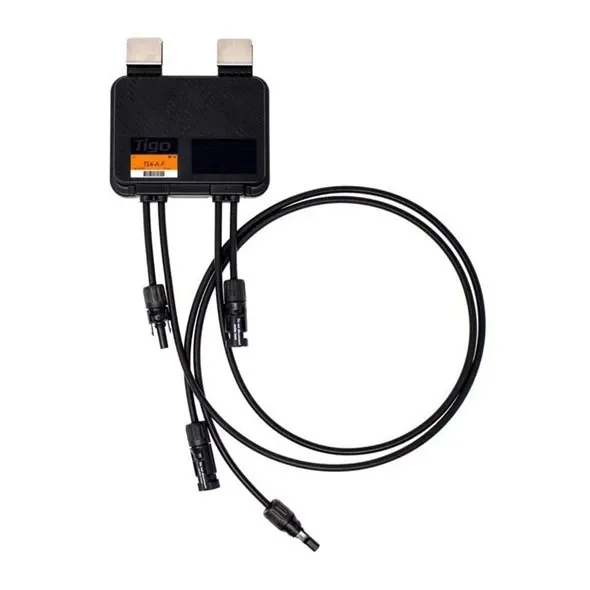

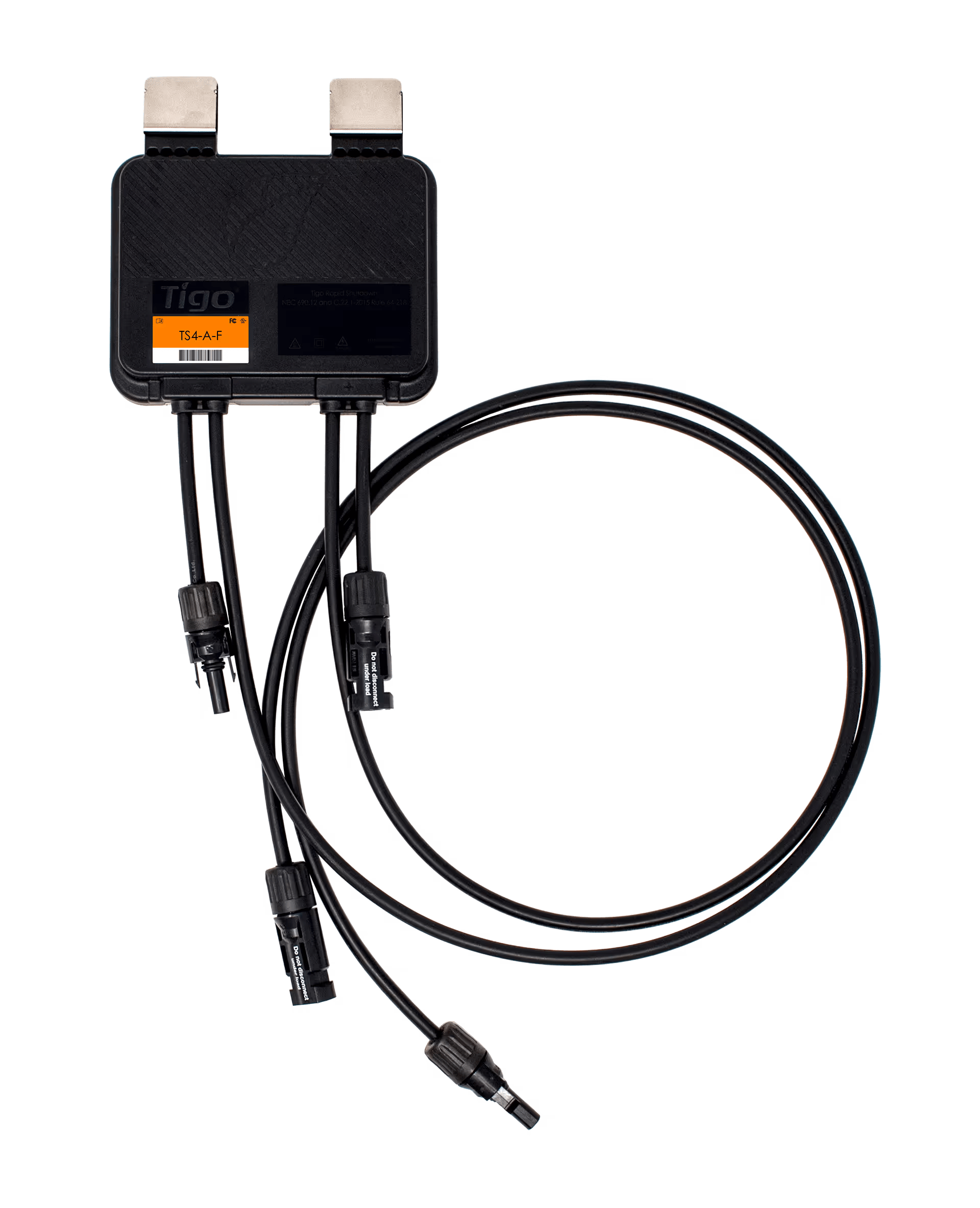

Tigo TS4-A-F Rapid Shutdown 700W / 20A (Isc)
Das Tigo TS4-A-F Modul stellt eine fortschrittliche Add-on-Lösung für die schnelle Abschaltung (Rapid Shutdown) dar, die intelligente Funktionalität auch in Standard-Photovoltaikmodule bringt und so die Zuverlässigkeit des gesamten Systems erhöht. Das Gerät eignet sich sowohl für die Modernisierung bestehender PV-Systeme als auch für die Ergänzung von Sicherheitselementen in Neuinstallationen. TS4-A-F erfüllt die Sicherheitsanforderungen der Normen NEC 2017, 2020 und 2023 690.12 bei Installation zusammen mit einem Tigo RSS-Sender oder einem Wechselrichter mit integriertem, zertifiziertem Tigo-Sender.
Eigenschaften
- Hoher Nennstrom – 20 A Imp / 25 A Isc für bifaziale und Hochstrommodule
- Einfache und schnelle Installation – Befestigung direkt am Rahmen des Solarmoduls oder am Montagesystem
- Schnellabschaltungs-Kommunikation über Powerline (PLC)
- Automatische Abschaltung – das PV-Feld geht bei Ausfall des AC-Netzes in den Schnellabschaltmodus über
- Zertifizierung nach UL-Normen – getestet und zertifiziert mit hunderten führenden Wechselrichtern
- 25 Jahre Garantie

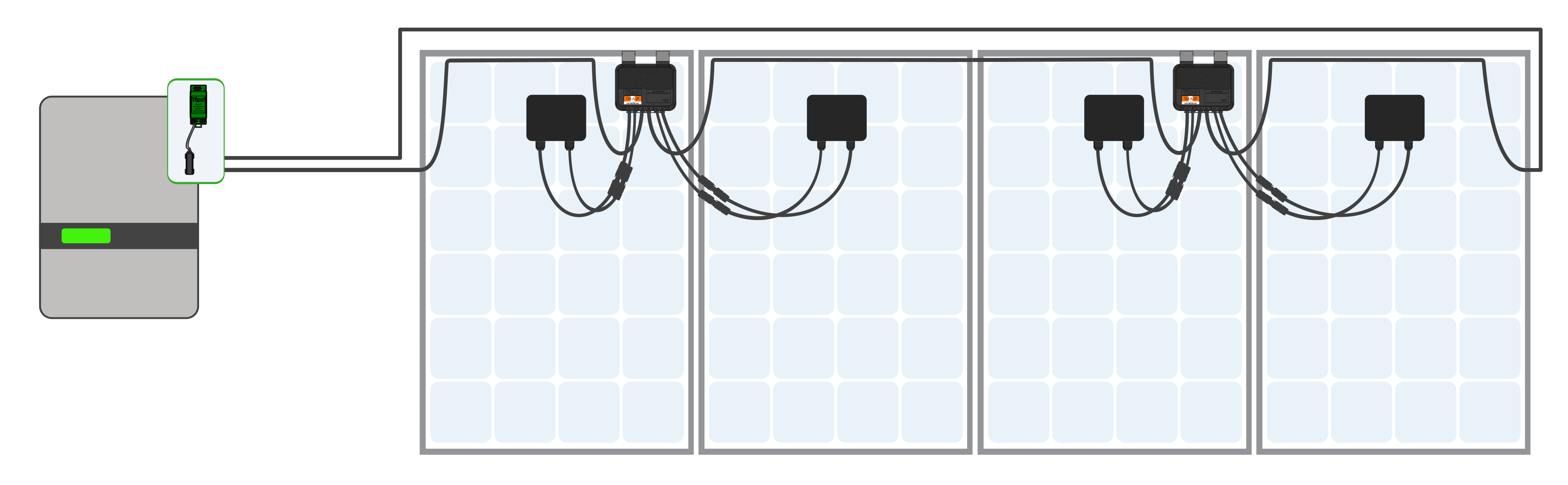

Schaltungsbeispiel TS4-F/2F
Technische Spezifikationen
Elektrische Parameter
- Maximaler Strom (IMP / ISC): 15 A / 20 A
- Eingangsspannungsbereich (VMP): 16 – 80 V
- Maximale Eingangsspannung: 80 V
- Maximale Systemspannung (VMAX): 1000 V / 1500 V
- Maximaler Ausgangsstrom (IMAX): 15 A
- Maximale Ausgangsleistung (PMAX): 700 W
- Maximale Absicherung: 25 A
- Maximaler Wirkungsgrad: 99,9 %
Schnellabschaltung (Rapid Shutdown)
- Leiterquerschnitt TS4 (AWG): 12
- Zeitlimit für Schnellabschaltung: < 30 s
- Grenzwerte für gesteuerte Leiter PVRSE: ≤ 240 VA, ≤ 8 A, ≤ 30 VDC
- Konformität mit PVRSE nach UL 1741: Ja
- Kommunikation: PLC
