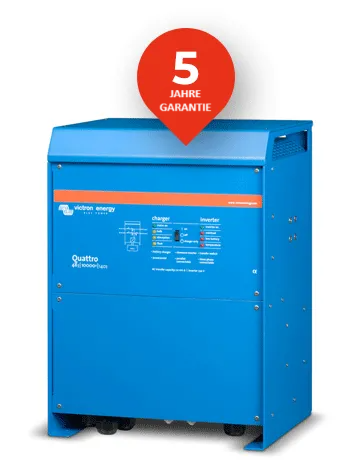

Victron Quattro 48V 10kVA Wechselrichter/Ladegerät (reiner Sinus)

Zwei AC-Ausgänge

Der Quattro verfügt standardmäßig über zwei AC-Ausgänge. Der Hauptausgang ist mit einer Funktion ausgestattet, die eine unterbrechungsfreie Stromversorgung sicherstellt. Bei Netzausfall oder Generatorausfall übernimmt der Quattro die Versorgung der angeschlossenen Verbraucher in weniger als 20 Millisekunden – so laufen Computer und andere elektronische Geräte ohne Unterbrechung weiter.

Der zweite Ausgang ist nur dann unter Spannung, wenn an einem der AC-Eingänge Strom anliegt. Lasten, die die Batterien schnell entladen würden – wie Boiler, Klimaanlagen oder Elektroherde – können an diesen Ausgang angeschlossen werden.

Nahezu unbegrenzte Leistung durch Parallelbetrieb

Bis zu 10 Quattro-Geräte können parallel arbeiten, um eine höhere Leistung zu erzielen. Zehn Einheiten Quattro 48/10000/140 liefern beispielsweise bis zu 90 kW / 100 kVA Ausgangsleistung mit einer Batterieladekapazität von bis zu 1400 A.

Dreiphasiger Betrieb

Drei Einheiten desselben Modells können zu einem dreiphasigen Ausgang zusammengeschaltet werden. Aber das ist nicht alles: Bis zu 10 solcher dreiphasigen Systeme (insgesamt 30 Geräte) können parallel verbunden werden und so eine Ausgangsleistung von bis zu 270 kW / 300 kVA mit einer Batterieladekapazität von bis zu 4000 A bereitstellen.

PowerControl – Begrenzung der AC-Quellenüberlastung

Der Quattro ist ein sehr leistungsstarkes Ladegerät. Er kann eine große Strommenge vom Generator oder Netz beziehen (bis zu 16 A pro Einheit des Modells 48/5000/70 bei 230 V AC). Für jeden AC-Eingang kann ein Limit des maximalen Strombezugs eingestellt werden, um eine Überlastung der Quelle zu verhindern.

Einzigartige PowerAssist-Funktion

Sie hebt die PowerControl-Funktion auf die nächste Stufe. Sie verhindert die Überlastung leistungsschwacher AC-Stromquellen. Sollte es zu einer Überlastung kommen, wird zunächst der Ladestrom der Batterie reduziert. Anschließend wird die Ausgangsleistung des angeschlossenen Generators oder Netzanschlusses durch Leistung aus den Batterien unterstützt.

Solarenergie

AC-Strom steht auch bei Netzausfall zur Verfügung

Der Quattro kann vorteilhaft in Off-Grid-Systemen mit Solarmodulen oder anderen erneuerbaren Energiequellen eingesetzt werden.

Vierstufiges Laden mit adaptivem Ladegerät und zwei Ausgängen

Der Hauptausgang bietet ein leistungsstarkes Laden der Batterien mittels „adaptivem Laden“. Die Software steuert einen dreistufigen automatischen Ladeprozess, angepasst an den Zustand und Typ der Batterie, und ergänzt eine vierte Phase – Erhaltungsladung. Darüber hinaus ermöglicht der Quattro das Laden einer zweiten Hilfsbatterie über einen separaten Ladeausgang, z. B. für eine Starterbatterie des Generators (nur bei 12- und 24-V-Modellen).

Technische Daten

• Betriebsspannung DC: 48 V
• Dauerleistung AC bei 25 °C: 10000 VA (nichtlineare Last, Crestfaktor 3:1)
• Dauerleistung AC bei 25 °C: 9000 W
• Maximaler Ladestrom DC: 140 A
• Maximaler AC-Strombezug (Netz, Generator) Eingang 1: 100 A
• Maximaler AC-Strombezug (Netz, Generator) Eingang 2: 100 A
• Abmessungen: 470 x 350 x 280 mm
• Gewicht: 51 kg
