Adaptives dreistufiges Laden

1. Schnellladen (Bulk)
2. Absorption
3. Erhaltungsladung (Float)


Auswahl aus acht vorprogrammierten Werten für Absorptions- und Erhaltungsspannung über Drehschalter. Die Absorptionsdauer wird durch den Spannungswert vor Beginn eines neuen Ladezyklus (morgens) bestimmt. Dies hat einen positiven Einfluss auf die vollständige Aufladung und die Lebensdauer der Batterie.

Die maximal zulässige Panelleistung beträgt bei 12V-Systemen 650 Wp, bei 24V-Systemen 1300 Wp, bei 48V-Systemen 2600 Wp. Wird dieser Wert überschritten, reduziert der Regler automatisch die von den Panels kommende Leistung auf ein zulässiges Maß, um Schäden zu vermeiden. Die Panelspannung muss die Batteriespannung um 5 V übersteigen, damit der Regler mit dem Laden beginnt. Der Regler lädt, bis die Panelspannung 1 V über der Batteriespannung liegt. Für 12V-Batterien empfehlen wir Panels mit mindestens 32 und maximal 108 Zellen (in Serie). Somit ist es möglich, eine 12V-Batterie auch mit Panels mit 24V-Betriebsspannung zu laden. Bei 24V-Systemen empfehlen wir Panels mit mindestens 72 und maximal 108 Zellen. Ziel ist es, eine ausreichende Spannung für ein effizientes und vollständiges Laden der Batterie zu erreichen.

Integrierter Schutz

Die internen elektronischen Komponenten sind zum Schutz gegen äußere Einflüsse mit Harz beschichtet, was eine lange Lebensdauer gewährleistet. Er bietet erhöhten Schutz mit IP43 für elektronische Komponenten und IP22 für Anschlussklemmen. Zur Montage ist eine vertikale Position auf einem nicht brennbaren Untergrund vorgesehen, mit Kabelführung von unten. Der Regler enthält einen internen Temperatursensor zur richtigen Anpassung der Ladespannung.

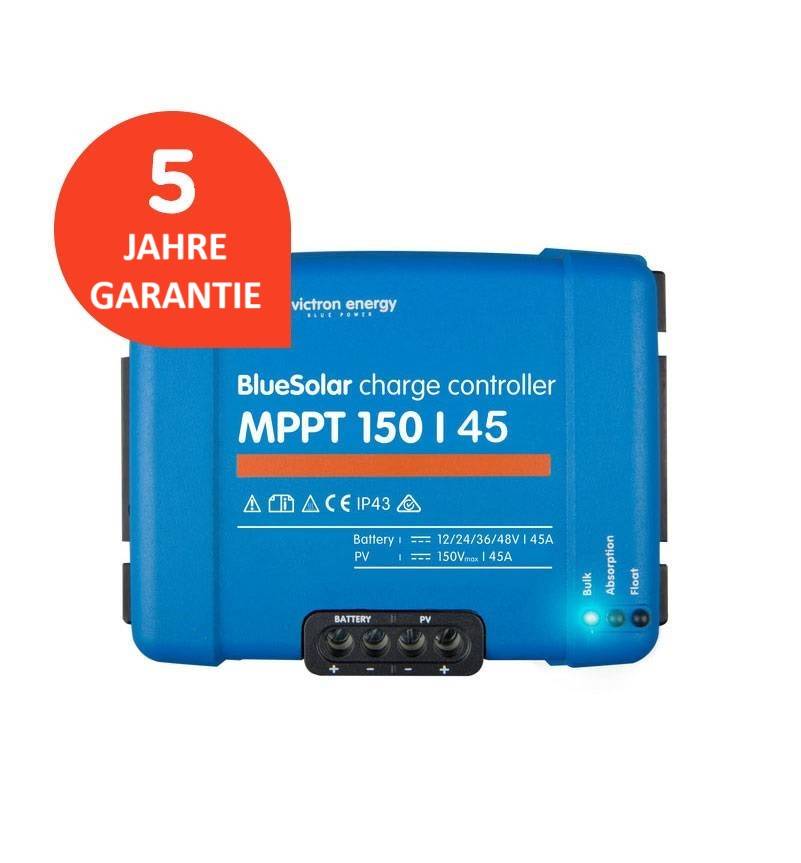

LED-Anzeige

• Blaue LED BULK – leuchtet, wenn der Regler an die Batterie angeschlossen ist
• Blaue LED Absorption – leuchtet nach Beendigung des Schnellladens (Bulk) und Übergang in die Absorptionsphase
• Blaue LED Float – leuchtet nach Abschluss der Absorptionsladung und Übergang zur Erhaltungsladung.


Technische Daten

• Batteriespannung: 12, 24, 48V (automatische Anpassung)
• Maximaler Strom: 45 A
• Maximale PV-Leistung bei 12V: 650 W

• Maximale PV-Leistung bei 24V: 1300 W

• Maximale PV-Leistung bei 48V: 2600 W

• Max. Leerlaufspannung PV-Feld: 150V (150V ist das absolute Maximum bei niedrigen Temperaturen)

• Maximaler Wirkungsgrad: 98%

• Eigenverbrauch: 10 mA (bei 48V)

• Absorptionsspannung: werkseitig eingestellt auf 14,4V / 28,8V / 43,2V / 57,6V

• Erhaltungsspannung: werkseitig eingestellt auf 13,8V / 27,6V / 41,4V / 55,2V

• Ladealgorithmus: adaptiv, mehrstufig (8 vorprogrammierte Algorithmen)

• Temperaturkompensation Ladespannung: -16 mV / °C (12 V), -32 mV / °C (24 V), -68 mV/°C (48V)

• Betriebstemperaturbereich: -30 bis +60 °C (volle Ausgangsleistung bis 40 °C)

• Luftfeuchtigkeit: 95 %, nicht kondensierend

• Farbe: blau (RAL 5012)

• Anschlussklemmen: 16 mm2 AWG6

• Schutzklasse: IP43 (elektronische Teile), IP22 (Anschlussteile)

• Gewicht: 1,25 kg

• Abmessungen: 130 x 186 x 70 mm (H x L x T)
