Schnellabschaltung ZJBENY BFS-A1 Basic 2 mod.

Name: Schnellabschaltung ZJBENY BFS-A1 Basic 2 mod.
Brand: ZJBENY
Price: 48.68 EUR
Availability: InStock

Schnellabschaltung ZJBENY BFS-A1 Basic 2 mod.

BFS-A1 Brandtrennschalter für Photovoltaikmodule, der diese im Notfall abschaltet - Rapid Shutdown. Der Paneltrennschalter wird entweder durch Drücken des Sicherheitsknopfes aktiviert oder die Paneele werden bei Überhitzung im Brandfall abgeschaltet. Wenn er aktiviert wird, schaltet der Trennschalter die Paneele bei 0 V ab.

48,68 €inkl. MwSt.

Haben Sie einen besseren Preis gefunden?

Auf Lager > 50 Stück

Kann bei Ihnen sein 14.11.2025

Hersteller: ZJBENY•ID: 89042

Rapid Shutdown ZJBENY BFS-A1 Basic 2 Module

Eigenschaften

Schnelles Abschalten auf Modulebene
Manuelles Abschalten über Druckschalter
Manuelles Abschalten mit automatischer Abschaltung bei Stromausfall im AC-Netz
Verbesserte Wärmeableitung durch Aluminiumgehäuse
Übertemperatur (>100 °C) automatische Abschaltung
Kompatibel mit den meisten String-Wechselrichtern und Modulen
Keine Störungen mit Wechselrichter oder WLAN
Abschaltung der Module auf 0 V im Mikrosekundenbereich (μs)
10 Jahre Garantie

Anwendung

Das BFS-A1, ein Gerät zur Schnellabschaltung von Solarsystemen auf Modulebene, sorgt für den Brandschutz von PV-Anlagen, indem es während der gesamten Lebensdauer des Systems eine kontinuierliche Abschaltfunktion gewährleistet.

Dank automatischer Abschaltung bei Temperaturen über 100 °C ist keine Konfiguration erforderlich. Es ist mit jedem String-Wechselrichter kompatibel und bietet Flexibilität bei der Platzierung.

Die Notabschalt-Einheit ermöglicht manuelles Abschalten im Notfall und reagiert auf Abschaltungen des lokalen oder regionalen Netzes.

Wie funktioniert diese Lösung?

Gemäß NEC 2017/2020 sollte bei PV-Modulen >40 V eine 1:1-Konfiguration erforderlich sein, um die Normen zu erfüllen.

Das obige Schema zeigt eine typische Installation mit BFS-Schutz in 1:1-Konfiguration mit drei Solarmodulen und drei BFS-A1-Systemen. Auf dem Dach befindet sich zusätzlich die Verbindung zwischen BFS-A1 und Druckschalter über ein Kommunikationskabel.

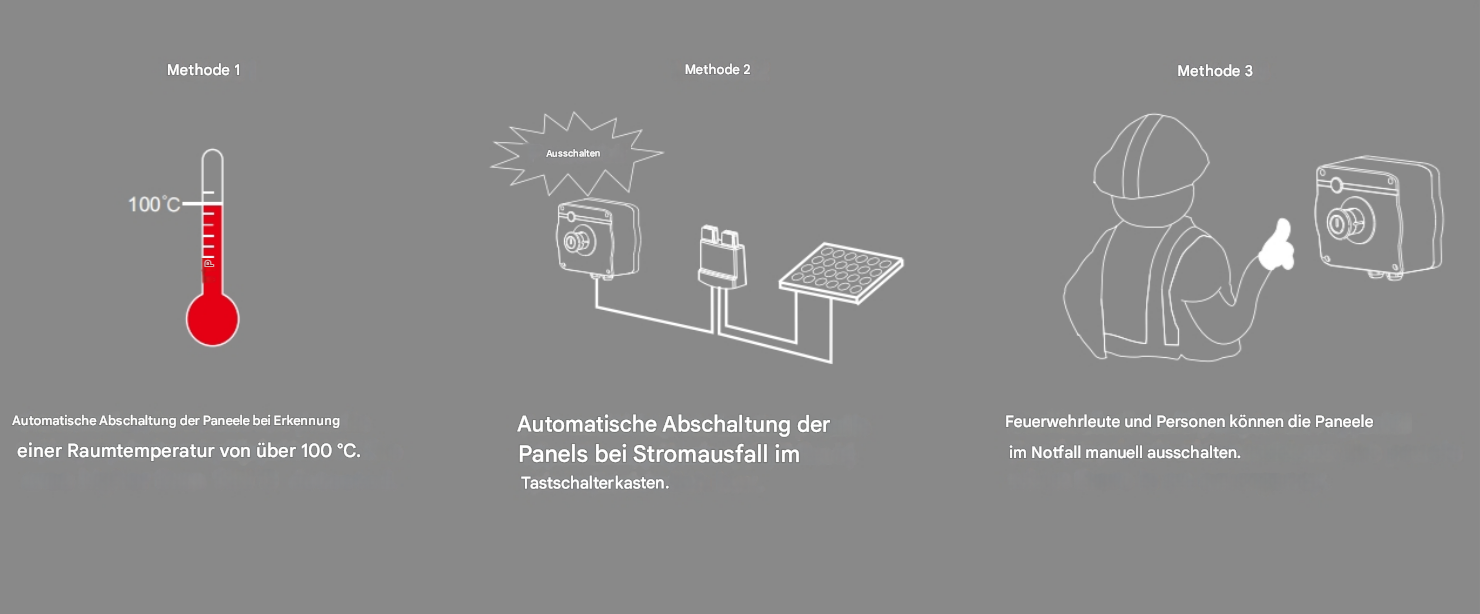

Auslöse-Methoden

Technische Daten

Modell: BFS-A1
Maximale Eingangsspannung: 110V, 70V
Maximaler Eingangsstrom: 20A, 25A
Maximale Leistung (Eingang 1 + Eingang 2): 2200W, 1750W
PV-Ein- und Ausgangskabel: 4,0 mm² (12AWG) + MC4-Stecker
Länge der PV-Eingangskabel: 180mm
Länge der PV-Ausgangskabel: 1800mm
Schutzart: IP68
Betriebstemperatur: -40°C bis +85°C
Lagerungstemperatur: -40°C bis +85°C
Normkonformität: EN 62109-1:2010, EN 61058-1:2018
PV-Steckverbinder: Staubli MC4 (Standard); Jinko-Stecker auf Wunsch

Gleichstromversorgung für jedes RSD

Spannungsbereich: 14V ~ 28V
Maximaler Strom: 8 mA
Maximale Leistung: 0,15 W
Versorgungskabel (Signalkabel): 2×0,823 mm² (18AWG) Signalkabel + Signalkonnektoren
Länge der Versorgungskabel: 1800mm

Mechanische Daten

Gehäusematerial: Aluminium
Abmessungen: 118 mm * 107 mm * 28,4 mm
