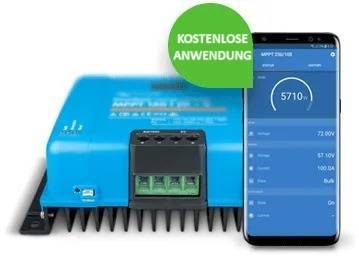

MPPT-Laderegler Victron Energy SmartSolar 250V 60A -Tr

Adaptives dreistufiges Laden

1. Schnelles Laden (Bulk)
2. Absorptionsphase (Absorption)
3. Erhaltungsladung (Float)


Auswahl aus acht vorprogrammierten Werten für Absorptions- und Erhaltungsspannung mittels Drehschalter. Die Dauer der Absorption wird durch den Spannungswert vor Beginn eines neuen Ladezyklus (morgens) bestimmt. Dies hat einen positiven Einfluss auf die vollständige Aufladung der Batterie und deren Lebensdauer.

Die maximal zulässige Modulleistung beträgt bei 12-V-Systemen 860 Wp, bei 24-V-Systemen 1720 Wp und bei 48-V-Systemen 3440 Wp. Bei Überschreitung dieser Werte reduziert der Regler automatisch die ankommende Leistung der Module auf akzeptable Werte. Aktivierung des Reglers bei höherer Modulspannung als Batteriespannung. Die Modulspannung muss die Batteriespannung um 5 V übersteigen, damit der Regler arbeitet und die Batterie lädt. Der Regler lädt solange, bis die Modulspannung mindestens 1 V höher ist als die Batteriespannung.

Weitere Eigenschaften

• Erweiterter elektronischer Schutz: Überhitzungsschutz, Kurzschluss- und Verpolungsschutz der PV-Module.
• Automatische Erkennung der Systemspannung 12, 24 oder 48 V auf der Batterieseite. Bei der Installation daher immer zuerst die Batterie und erst danach die Module anschließen.
• Interner Temperatursensor für Temperatur- und Spannungskompensation der Ladespannung.

• Für vertikale Installation vorgesehen.

• Der Regler verfügt über keinen DC-Verbraucherausgang.


Technische Daten

• Betriebsspannung Batterie: 12, 24 oder 48 V (automatische Anpassung, für 36 V wird ein Software-Tool benötigt)
• Maximaler Strom: 60A
• Maximale PV-Leistung bei 12 V: 860 W

• Maximale PV-Leistung bei 24 V: 1720 W

• Maximale PV-Leistung bei 48 V: 3440 W

• Maximale Leerlaufspannung PV-Feld: 250 V (250 V ist das absolute Maximum bei niedrigen Temperaturen, im Normalbetrieb empfehlen wir maximal 245 V)

• Maximaler Wirkungsgrad: 99%

• Kurzschlussstrom: 35A

• Eigenverbrauch: 35mA bei 12V und 20mA bei 48V

• Absorptionsspannung: Werkseinstellung 14,4 V / 28,8 / 57,6 V

• Erhaltungsspannung: Werkseinstellung 13,8 V / 27,6 / 55,2V

• Ladealgorithmus: adaptiv, mehrstufig

• Temperaturkompensation der Ladespannung: -16 mV / ° C (12 V), -32 mV / ° C (24 V), -68mV/° C (48V)

• Betriebstemperaturbereich: -30 bis +60 °C (volle Ausgangsleistung bis 40 °C)

• Luftfeuchtigkeit: 95 %, nicht kondensierend

• Farbe: blau (RAL 5012)

• Klemmen: 35 mm2 / AWG2

• Kommunikationsport: VE.Direct oder Bluetooth

• Schutzart: IP43 (elektronische Teile), IP22 (Anschlüsse)

• Gewicht: 3kg

• Abmessungen: 185 x 250 x 95 mm (H x L x T)
