MPPT-Laderegler Victron Energy SmartSolar 250V 70A -Tr

Adaptives Dreistufen-Laden

1. Schnellladen (Bulk)
2. Absorption
3. Erhaltung (Float)

Auswahl aus 8 vorprogrammierten Absorptions- und Erhaltungsspannungen per Drehschalter. Die Absorptionsdauer wird durch die Spannung vor Beginn des neuen Ladezyklus (morgens) bestimmt. Dies hat einen positiven Einfluss auf die vollständige Ladung der Batterie und ihre Lebensdauer.

Die maximal zulässige Modulleistung bei 12V-Systemen beträgt 1000Wp, bei 24V-Systemen 2000Wp und bei 48V-Systemen 4000Wp. Wird dieser Wert überschritten, reduziert der Regler automatisch die eingehende Leistung auf zulässige Werte. Der Regler wird aktiviert, wenn die Spannung der Module höher ist als die Batteriespannung. Die Modulspannung muss die Batteriespannung um 5V übersteigen, damit der Regler arbeitet und lädt. Der Ladevorgang läuft, bis die Modulspannung 1V höher ist als die Batteriespannung.

LED-Statusanzeige

• Blaue LED BULK – leuchtet, wenn der Regler an die Batterie angeschlossen ist
• Blaue LED Absorption – leuchtet nach Abschluss des Schnellladens (Bulk) und beim Übergang in die Absorptionsphase
• Blaue LED Float – leuchtet nach Abschluss des Absorptionsladens und beim Übergang in die Erhaltungsladung


Weitere Eigenschaften

• Erweiterter elektronischer Schutz: Überhitzungsschutz, Kurzschluss- und Verpolungsschutz der PV-Module
• Automatische Erkennung der Batteriespannung 12, 24 oder 48V. Bei der Montage daher immer zuerst die Batterie und danach die Module anschließen
• Interner Temperatursensor zur Temperatur- und Spannungskompensation der Ladespannung

• Für vertikale Installation vorgesehen

• Regler verfügt über keinen Ausgang für DC-Verbraucher


Technische Daten

• Batteriespannung: 12, 24 oder 48 V (automatische Anpassung, für 36V ist ein Software-Tool erforderlich)
• Maximalstrom: 70A
• Maximale PV-Leistung bei 12V: 1000 W

• Maximale PV-Leistung bei 24V: 2000 W

• Maximale PV-Leistung bei 48V: 4000 W

• Maximale Leerlaufspannung PV: 250 V (250V ist das absolute Maximum bei niedrigen Temperaturen, für den Betrieb max. 245V empfohlen)

• Maximaler Wirkungsgrad: 99%

• Kurzschlussstrom: 35A

• Eigenverbrauch: 35mA bei 12V und 20mA bei 48V

• Absorptionsspannung: Werkseinstellung 14,4 V / 28,8 / 57,6 V

• Erhaltungsspannung: Werkseinstellung 13,8 V / 27,6 / 55,2V

• Ladealgorithmus: adaptiv, mehrstufig

• Temperaturkompensation Ladespannung: -16 mV / °C (12 V), -32 mV / °C (24 V), -68mV / °C (48V)

• Betriebstemperaturbereich: -30 bis +60 °C (volle Leistung bis 40 °C)

• Luftfeuchtigkeit: 95%, nicht kondensierend

• Farbe: blau (RAL 5012)

• Anschlussklemmen: 35 mm2 / AWG2

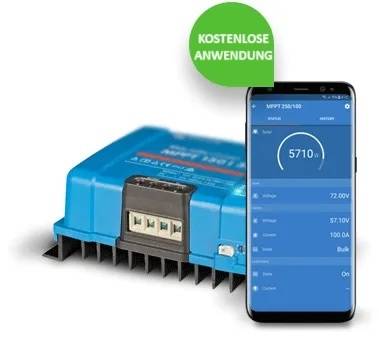

• Kommunikationsport: VE.Direct oder Bluetooth

• Schutzart: IP43 (Elektronikteile), IP22 (Anschlussteile)

• Gewicht: 3kg

• Abmessungen: 185 x 250 x 95 mm (Höhe x Länge x Tiefe)
