Victron Energy Multiplus-II 48V 3000VA Hybrid-Wechselrichter/Ladegerät

Hybrid-DC-AC-Wechselrichter und Ladegerät Multiplus-II 48V 3000VA

ESS Energiespeichersysteme

Der MultiPlus-II ist ein zentrales Element des Victron ESS-Systems, das Flexibilität für die Kombination mit Solarladereglern (MPPT) oder netzgekoppelten PV-Wechselrichtern bietet.

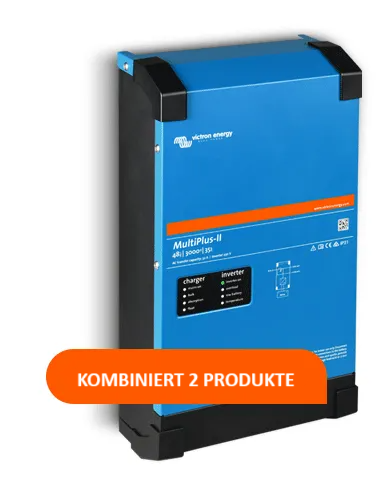

Wie der Name schon sagt, ist der MultiPlus-II eine Kombination aus Wechselrichter und Ladegerät in einem eleganten Gehäuse. Zu den Funktionen gehören ein reiner Sinus-Wechselrichter, adaptives Laden, die Hybridtechnologie PowerAssist und weitere Features zur Integration in verschiedene Systemtypen.

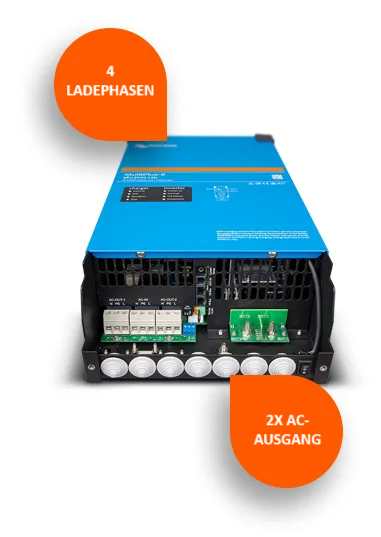

Ein AC-Eingang

Der MultiPlus-II ist mit einem AC-Eingang für den Anschluss an das Stromnetz oder z. B. an einen Generator ausgestattet. Wenn zwei AC-Eingänge benötigt werden, wählen Sie das Gerät Quattro.

Praktisch unbegrenzte Leistung dank Parallelbetrieb

Bis zu 6 MultiPlus-II-Einheiten können parallel betrieben werden, um eine höhere Leistung zu erreichen.

Dreiphasiger Betrieb

Drei Einheiten desselben Typs können für den dreiphasigen Betrieb mit Phasenverschiebung konfiguriert werden. Aber das ist noch nicht alles – bis zu 6 parallel geschaltete Einheiten können eine Phase bilden. Ein dreiphasiges System kann somit aus bis zu 18 Einheiten bestehen, mit einer gesamten Dauerleistung von 43,2 kW / 54 kVA und einer Ladeleistung von 630 A.

Einzigartige Funktionen von PowerControl und PowerAssist

MultiPlus-II verhindert die Überlastung einer leistungsschwachen AC-Quelle, z. B. eines strombegrenzt angeschlossenen Netzanschlusses oder Generators. Sollte es durch hohe Lasten zu einer Überlastung der Eingangs-AC-Quelle kommen, reduziert er zunächst automatisch den Ladestrom der Batterie (PowerControl).

Die Energie zum Laden wird dann zur Versorgung der AC-Verbraucher umgeleitet. Im zweiten Schritt wird die Eingangs-AC-Quelle durch Strom aus der Batterie unterstützt (PowerAssist). Am AC-Ausgang steht somit die kombinierte Energie sowohl aus der AC-Quelle als auch aus der Batterie (Wechselrichter) zur Verfügung.

Solarenergie

AC-Strom steht Ihnen auch bei einem Netzausfall zur Verfügung. Der MultiPlus-II kann sowohl in Off-Grid-Systemen als auch in netzgekoppelten Photovoltaikanlagen eingesetzt werden. Der MultiPlus-II verfügt zwar über keinen direkten PV-Eingang, ist jedoch für die Zusammenarbeit mit MPPT-Reglern (DC-Coupling-Systeme) oder Netzwechselrichtern (AC-Coupling-Systeme) vorgesehen, die am AC-Eingang und/oder AC-Ausgang angeschlossen sind. Mehr dazu im ESS-Handbuch: https://www.victronenergy.com/live/ess:design-installation-manual

Fernüberwachung und Systemkonfiguration

Überwachen und steuern Sie Ihr System lokal oder aus der Ferne über das Internet von jedem Ort der Welt mit der kostenlosen VRM-App und dem kostenlosen VRM-Portal: https://vrm.victronenergy.com/landingpage Der Zugriff ist möglich über Smartphone, Tablet, Laptop oder Computer für verschiedene Betriebssysteme. Für den Fernzugriff benötigen Sie eines der folgenden Bedienfelder und haben dann die Möglichkeit, Ihr System von überall auf der Welt zu überwachen und zu konfigurieren: Color Control GX, Venus GX

In Kombination mit ColorControl GX oder Venus GX wird der Ladezustand der Batterie in Prozent (SOC) ermittelt.

Technische Daten

Betriebsvarianten

Der MultiPlus-II bietet viele Betriebsvarianten und ist in der Lage, Lösungen für eine Vielzahl von Benutzeranforderungen bereitzustellen. Hier sind die gängigsten Betriebsmodi zur Veranschaulichung aufgeführt:

1. Grundinstallation der MultiPlus-II-Einheit mit externem digitalem Multifunktionspanel (optional). Geeignet für Systeme, bei denen das Netz nicht immer verfügbar ist (typisch Wohnmobile, Boote), UPS-Modus. Verbraucher an AC out-1 werden sowohl aus dem Netz (vorrangig) als auch aus der Batterie versorgt. Verbraucher an AC-OUT2 werden nur aus dem Netz versorgt und bei Netzausfall nicht gespeist.

2. Grundinstallation der MultiPlus-II-Einheit mit digitalem Multifunktionspanel (optional). Geeignet für Systeme, bei denen das Netz nicht immer verfügbar ist (typisch Wohnmobile, Boote). UPS-Modus. Verbraucher an AC out-1 werden sowohl aus dem Netz (vorrangig) als auch aus der Batterie versorgt. Verwendung eines Stromsensors bei AC-OUT2, der außerhalb des MultiPlus-II liegt. Verbraucher an AC out-2 werden vorrangig aus dem Netz versorgt, bei möglicher Überschreitung des AC-Eingangsstroms auch aus der Batterie. Bei Netzausfall werden sie nicht versorgt.

3. Konzept eines hybriden Solarsystems ESS (Energy Storage System) – DC-Coupling mit MPPT-Solarregler. Verbraucher an AC out-1 werden vorrangig aus Photovoltaik und/oder Batterie gespeist, bei Energiemangel oder Überlastung des Wechselrichters auch aus dem Netz. Bei Netzausfall werden sie aus Photovoltaik und/oder Batterie versorgt (falls Energie verfügbar ist und der Wechselrichter nicht überlastet ist). Verbraucher an AC-OUT2 werden ebenfalls vorrangig aus Photovoltaik und/oder Batterie gespeist, bei Energiemangel oder Überlastung des Wechselrichters auch aus dem Netz. Bei Netzausfall werden diese Verbraucher nicht versorgt (nicht gesicherte Verbraucher). Die Photovoltaik erzeugt auch bei Netzausfall Energie.

4. Konzept eines hybriden Solarsystems ESS (Energy Storage System) – DC-Coupling mit MPPT-Solarregler, wobei nicht gesicherte Verbraucher außerhalb des MultiPlus-II angeschlossen sind und ein Stromsensor verwendet wird. System ähnlich dem vorherigen, jedoch mit dem Unterschied, dass nicht gesicherte Verbraucher nicht am AC-Ausgang, sondern am AC-Eingang angeschlossen sind. Es wird ein Stromsensor (Messbereich 0–35) verwendet. Verbraucher an AC out-1 werden vorrangig aus Photovoltaik und/oder Batterie gespeist, bei Energiemangel oder Überlastung des Wechselrichters auch aus dem Netz. Bei Netzausfall werden sie aus Photovoltaik und/oder Batterie versorgt (falls Energie verfügbar ist und der Wechselrichter nicht überlastet ist). Verbraucher an AC-OUT2 werden ebenfalls vorrangig aus Photovoltaik und/oder Batterie (über den AC-Eingang) gespeist, bei Energiemangel oder Überlastung des Wechselrichters auch aus dem Netz. Bei Netzausfall werden diese Verbraucher nicht versorgt (nicht gesicherte Verbraucher). Die Photovoltaik erzeugt auch bei Netzausfall Energie.

5. Konzept eines hybriden Solarsystems ESS (Energy Storage System) – AC-Coupling mit Netzwechselrichter am AC-OUT1 (nur Wechselrichter der Marke Fronius). Verbraucher an AC out-1 werden vorrangig aus Photovoltaik und/oder Batterie gespeist, bei Energiemangel oder Überlastung des Wechselrichters auch aus dem Netz. Bei Netzausfall werden sie aus Photovoltaik und/oder Batterie versorgt (falls Energie verfügbar ist und der Wechselrichter nicht überlastet ist). Verbraucher an AC-OUT2 werden ebenfalls vorrangig aus Photovoltaik und/oder Batterie gespeist, bei Energiemangel oder Überlastung des Wechselrichters auch aus dem Netz. Bei Netzausfall werden diese Verbraucher nicht versorgt (nicht gesicherte Verbraucher). Die Photovoltaik erzeugt auch bei Netzausfall Energie. Der MultiPlus-II kann die Batterie über den AC-Ausgang mit Photovoltaik laden und bei Bedarf (geringer Verbrauch, volle Batterie) die Leistung des Netzwechselrichters frequenz- oder datenbasiert regeln.

6. Konzept eines hybriden Solarsystems ESS (Energy Storage System) – AC-Coupling mit Netzwechselrichter am AC-OUT1 (nur Wechselrichter der Marke Fronius), wobei nicht gesicherte Verbraucher außerhalb des MultiPlus-II angeschlossen sind und ein Stromsensor verwendet wird. System ähnlich dem vorherigen, jedoch mit dem Unterschied, dass nicht gesicherte Verbraucher nicht am AC-Ausgang, sondern am AC-Eingang angeschlossen sind. Es wird ein Stromsensor (Messbereich 0–35) verwendet. Verbraucher an AC out-1 werden vorrangig aus Photovoltaik und/oder Batterie gespeist, bei Energiemangel oder Überlastung des Wechselrichters auch aus dem Netz. Bei Netzausfall werden sie aus Photovoltaik und/oder Batterie versorgt (falls Energie verfügbar ist und der Wechselrichter nicht überlastet ist). Verbraucher an AC-OUT2 werden ebenfalls vorrangig aus Photovoltaik und/oder Batterie (über den AC-Eingang) gespeist, bei Energiemangel oder Überlastung des Wechselrichters auch aus dem Netz. Bei Netzausfall werden diese Verbraucher nicht versorgt (nicht gesicherte Verbraucher). Die Photovoltaik erzeugt auch bei Netzausfall Energie. Der MultiPlus-II kann die Batterie über den AC-Ausgang mit Photovoltaik laden und bei Bedarf (geringer Verbrauch, volle Batterie) die Leistung des Netzwechselrichters frequenz- oder datenbasiert regeln.

7. Möglich ist auch das Konzept mit Platzierung des Netzwechselrichters am AC-Eingang. Ebenso ist eine parallele Topologie möglich, d. h. der MultiPlus-II ist nur über den AC-Eingang mit Netz und Verbrauchern verbunden (AC-Ausgänge ungenutzt). Energiebezug aus dem Netz und/oder Solarenergie zum Laden der Batterie.
