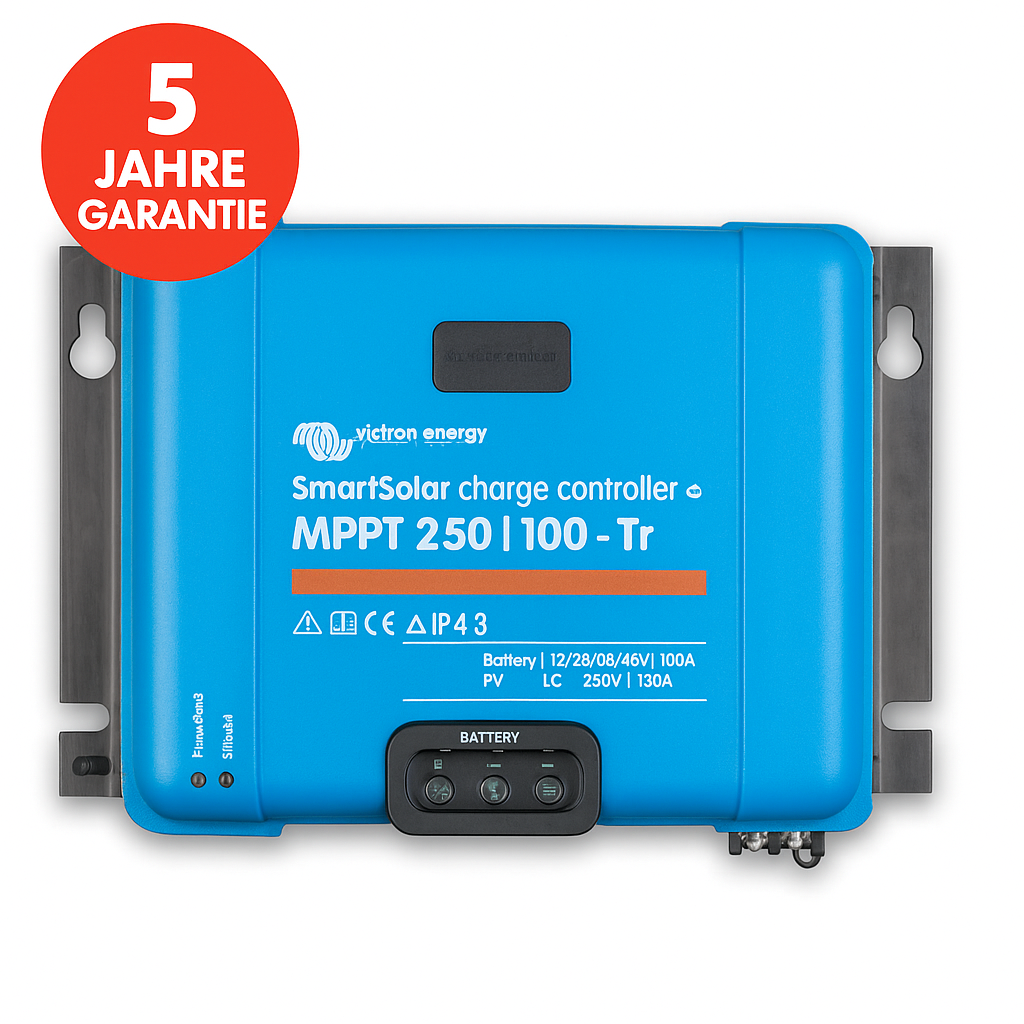

MPPT-Laderegler Victron Energy SmartSolar 250/100-Tr

Adaptives dreistufiges Laden

1. Schnellladen (Bulk)
2. Absorptionsladen (Absorption)
3. Erhaltungsladen (Float)

Auswahl aus acht vorprogrammierten Werten für Absorptions- und Erhaltungsspannung über einen Drehschalter. Die Absorptionsdauer wird durch die Spannung vor Beginn eines neuen Ladezyklus (am Morgen) bestimmt. Dies hat einen positiven Einfluss auf die vollständige Aufladung der Batterie und deren Lebensdauer.

Die maximal zulässige Leistung der Module bei 12-V-Systemen beträgt 1450 Wp, bei 24-V-Systemen 2900 Wp und bei 48-V-Systemen 5800 Wp. Wird dieser Wert überschritten, reduziert der Regler die eingehende Leistung automatisch auf zulässige Werte, um Schäden zu vermeiden. Die Modulspannung muss die Batteriespannung um 5 V übersteigen, damit der Regler mit dem Laden beginnt. Er lädt so lange, bis die Modulspannung 1 V höher ist als die Batteriespannung. Für 12-V-Batterien empfehlen wir Module mit mindestens 32 und höchstens 108 Zellen (in Serie). Somit ist es möglich, eine 12-V-Batterie auch mit 24-V-Modulen zu laden. Bei 24-V-Systemen empfehlen wir Module mit mindestens 72 und maximal 108 Zellen. Ziel ist es, eine ausreichende Spannung für ein effizientes und vollständiges Laden der Batterie zu erreichen.

Integrierter Schutz

Die internen elektronischen Komponenten sind mit einer Harzbeschichtung gegen Umwelteinflüsse geschützt, um eine lange Lebensdauer zu gewährleisten. Der Regler bietet eine erhöhte Schutzart IP43 für elektronische Komponenten und IP22 für Anschlussklemmen. Er ist für die vertikale Montage auf einer nicht brennbaren Oberfläche vorgesehen, mit Kabelanschlüssen von unten. Der Regler enthält einen internen Temperatursensor zur korrekten Anpassung der Ladespannung.

LED-Statusanzeige

• Blaue LED BULK – leuchtet, wenn der Regler mit der Batterie verbunden ist
• Blaue LED Absorption – leuchtet nach Abschluss des Schnellladens (Bulk) und Wechsel in die Absorptionsphase
• Blaue LED Float – leuchtet nach Abschluss des Absorptionsladens und Wechsel in die Erhaltungsladung.


Weitere Eigenschaften

• Erweiterter elektronischer Schutz. Schutz vor Überhitzung, Kurzschluss und Verpolung der PV-Module.
• Automatische Erkennung der Systemspannung 12, 24 oder 48 V auf der Batterieseite. Bei der Installation daher immer zuerst die Batterie anschließen und erst danach die Module.
• Interner Temperatursensor zur Temperatur- und Spannungs­kompensation der Ladespannung.


SmartSolar-Steckdisplay (nicht im Lieferumfang enthalten)

Als Zubehör ist ein zusätzliches SmartSolar-Steckdisplay erhältlich. Das Display wird in den Anschluss an der Vorderseite des Reglers eingesteckt und ermöglicht die Visualisierung aller Betriebszustände sowie die Einstellung der Parameter.

Technische Daten

• Batteriespannung: 12, 24 oder 48 V (automatische Anpassung)
• Max. Eingangskurzschlussstrom PV: 70 A
• Max. PV-Leistung bei 12 V: 1450 W
• Max. PV-Leistung bei 24 V: 2900 W
• Max. PV-Leistung bei 48 V: 5800 W
• Max. Leerlaufspannung PV: 250 V (250 V ist das absolute Maximum bei niedrigen Temperaturen, im Normalbetrieb empfehlen wir max. 245 V)
• Max. Wirkungsgrad: 99 %
• Eigenverbrauch: <35 mA bei 12 V, 20 mA bei 48 V
• Absorptionsspannung: Werkseinstellung 14,4 V / 28,8 / 57,6 V
• Erhaltungsspannung: Werkseinstellung 13,8 V / 27,6 / 55,2 V
• Ladealgorithmus: adaptiv mehrstufig
• Temperaturkompensation Ladespannung: -16 mV/°C (12 V), -32 mV/°C (24 V), -64 mV/°C (48 V)
• Betriebstemperaturbereich: -30 bis +60 °C (volle Ausgangsleistung bis 40 °C)
• Luftfeuchtigkeit: 95 %, nicht kondensierend
• Farbe: blau (RAL 5012)
• Anschlussklemmen: 35 mm2
• Schutzart: IP43 (elektronische Teile), IP22 (Anschlussteile)
• Gewicht: 4,5 kg
• Abmessungen: 216 x 295 x 103 mm (H x L x T)
